Bonjour.

Il faut acheter une fiche DCL que vous raccordez sur les fils de votre applique.


Pour agrandir l'image, cliquez dessus.

Bonjour.

Pour la procédure voir croquis, il faut tirer la tirette vers l'extérieur à l'aide d'une pince si c'est trop dur et puis tourner dans un sens, pour libérer les deux ergots qui tiennent la vasque.
@+

Pour agrandir l'image, cliquez dessus.

Bonjour.

Citation :
L'applique s'illumine mais je n'arrive pas à l'éteindre avec mon interrupteur intérieur.

Et si vous débranchez le fil marron de votre inter que ce passe t-il ? une photo de cet inter.
@+

Bonjour.

La solution est dans votre titre.
Prendre une photo de ce télérupteur avant de déconnecter, pour confirmer si c'est comme le demande 1Insp un branchement trois fils ou quatre fils.
@+

Citation :
j’ai branché les 2 fils oranges sur un même wago et malheureusement, pas de jus au niveau du a1 et a2.
L’un de ces fils doit être défectueux.

Les fils du câble EC ne sont pas plus long ? vous êtes sur d'avoir une bonne connexion sur le wago du bas je ne vois pas le conducteur de cuivre dans la partie transparente du wago .

"pas de jus sur a1 et a2" ne prouve pas que ce câble est coupé si le branchement au tableau n'est pas correct.
Ce qu'il faut faire c'est trouver les deux fils au tableau et faire un test de continuité sur chaque fils avec un multimètre et une rallonge de 50 m .

Pour agrandir l'image, cliquez dessus.

Bonjour.

Y avait t-il quelque chose avant cette applique ? est-ce que l'interrupteur servait avant sur cette arrivée de fils ?
@+

Sur ce vieux thermostat on peut voir 12 ampères.
Les wago 221 pour fil de 0.20mm² à 4mm² sont donnés pour intensité maxi 30A.

Citation :
concernant l'extension des fils du chauffage, y a-t-il un risque de surchauffe ?

Non si vous dimensionnez vos fils correctement.

Bonjour.

Une réf du thermostat aurait permis d'y répondre, mais si la sonde est au niveau du thermostat et que le contact de celui-ci supporte l'intensité demandée je ne vois pas de problème. Wagos ou dominos du moment que ces connexions soient bien réalisées avec des conducteurs de section suffisante.
@+

Bonjour,
On ne voit pas sur la photo si le neutre passe dans ce boitier , mais pour avoir le témoin allumé avec la lampe avec ce modèle d'inter il faut le Neutre pour y raccorder avec un domino ou wago un des fils de lampe témoin .
@+


Pour agrandir l'image, cliquez dessus.

Bonjour.

Les borne c1 et c2 du compteur Linky sont un contact sec comme un simple inter, le fait de shunter les deux fils qui y sont branchés simulera les heures creuses et en principe votre contacteur chauffe-eau devrait être actionné.
Si ce n'est pas le cas la panne est chez vous.
@+

Bonjour.

Des photos de l'ensemble des boîtiers et inters et et de lampe concernée aideraient à solutionner le problème.
@+

Bonjour.

Vérifiez que la porte coulisse bien entre ses deux rails sur toute sa hauteur, il ne faut aucun point dur points, car elle détecte cela comme un obstacle.
@+

Bonjour.

Le bloc tempo se glisse sur le contacteur du haut vers le bas .
Je comprends que vous voulez un contact de maintient temporisé.
@+

Bonjour.

Citation :
Lorsque je shunte les cellules en faisant un pont entre le 7 et le 11, l'ouverture et la fermeture se fait normalement.

Le shunt des cellules se fait entre 6 et 11
Je ne comprends pas se qui se passe lorsque vous shuntez 7 et 11 si il n'y a pas un shunt entre 6 et 7 ?

Si il y a déjà un shunt entre 6 et 7 (bornes pour un bouton stop NC) vous shuntez les cellules , et donc plus de sécurité.
Faire un essai en mettant un shunt entre 6 et 7 et un shunt provisoire contact NC 6 -11 des cellules.
@+

Bonjour ,
voir croquis.@+


Pour agrandir l'image, cliquez dessus.

Bonjour Did.

Une photo de cet inter avec les bornes visibles faciliterait la réponse des anciens interrupteurs il y en a tellement de réf.
Si vous n'avez que deux fils à brancher dans cet inter il ne doit pas être difficile de trouver les deux bornes qui établissent un contact.
@+

Bonjour.

Une question avant. est-ce un remplacement de prise existante ? Y a t'il d'autres gaines que cette gaine avec 4 fils ?
C'est curieux deux fils rouges ? sont ils tous de même section, une photo peut-être, n’hésitez pas sur les détails.
@+

Bonjour.

Il n'y a pas inversion sur le contact Com - NO - NC ?
Est-ce modèle que vous avez ? voir schéma ci-joint
Vérifier si les fins de course mécaniques d’ouverture et de fermeture n'ont pas bougé.
Autrement refaire la procédure des réglages d'installation.
@+

Pour agrandir l'image, cliquez dessus.

Bonjour.

Nous ne sommes pas devins.
Sans marque sans réf sans doc ??? impossible de vous aider.
Pourquoi avoir remplacé les cellules photos ?
@+

Bonjour.

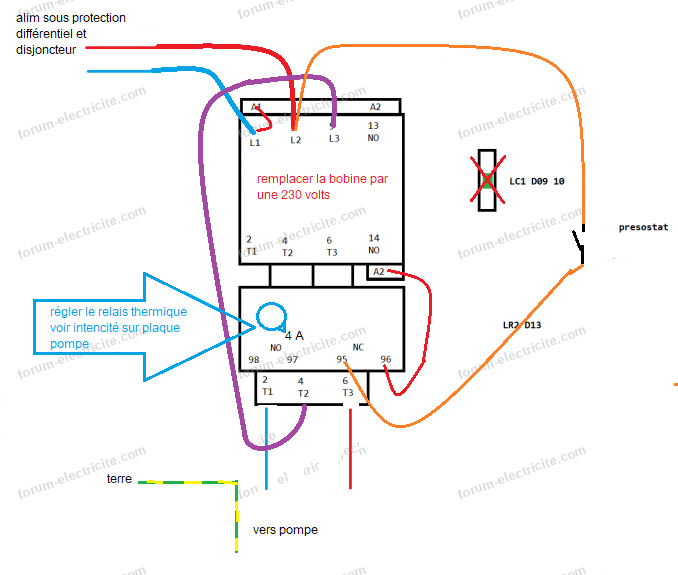

Les photos jointes sont pas nettes, mais je vois un transfo sur le coté qui semble délivrer du 24 volts, la bobine du contacteur est-elle une 24 volts ?

Ce que je vois la commande est faite avec un bouton auxiliaire sur un câble deux conducteurs le fil marron depuis transfo 24 volts va au bouton et revient en bleu sur contact NF du relais sur borne 95 ressort en 96 et est ponté avec fil orange vers A2 bobine A1 fil vert sur 0 transfo.
@+

Bonjour.
Juste une remarque en passant

Citation :
Si je mets sur le bouton du milieu, ils chauffent trop

Dans ce cas il faut agir sur la molette on voit sur 6 actuellement descendre un peux.
Le réglage peux être différent d'une pièce à l'autre il faut trouver le bon réglage.
@+

Bonjour.

Je pense que Benja a eu un accident de parcours en coupant un tube en cuivre juste à côté de la goulotte.
Oui, il faudra remplacer ce câble sur toute sa longueur.
@+

Bonjour.

Vous parlez de double va et vient, il faudrait ouvrir les deux autres va et vient et mettre des photos du câblage cela aiderai à apporter une solution.

Bonjour.

Ce rail était alimenté pour fonctionner en trois allumages d'où peut être deux interrupteurs qui ne correspondent à rien dans le salon. voir si les fils couleurs marron et beige arrivent dedans.

Citation :
Le beige a une tension d'environ 50V.
Comment cela se fait-il ?

Ce conducteur passe dans une gaine et côtoie d'autres fils sous tension et n’étant pas raccordé aux extrémités, ce que vous avez c'est une tension par induction si vous mettez une lampe en parallèle avec votre multimètre vous trouverez rien.

Citation :
Puis-je installer un luminaire à la place ?

Oui entre orange et bleu +T . Isoler le marron et beige.

Pour les fils au sol il faudrait voir où ils arrivent pour savoir à quoi cela correspond.
@+

Bonjour.

Sans voir cet avertisseur, difficile de vous aiguiller une ou des photos nettes sous différents angles permettraient peut-être de vous aider.
@+

SE2 Gâche électrique à émission de courant bi-tension et mémoire stationnaire SEWOSY 12V-24V AC/DC

Bonjour.

Si votre visiophone délivre du 24 volts en impulsion mettre une gâche de ce type https://www.automatisme-online.fr/se2-gache-électrique-a-emission-de-courant-bi-tension-et-memoire-stationnaire-sewosy-12v-24v-acdc-sewosy-24059.html?msclkid=8f9e2f598c86146e3c224a505464b3e9&utm_source=bing&utm_medium=cpc&utm_campaign=Bing%2F%20Rlsa%20-%20SHOPPING&utm_term=4576167418412251&utm_content=Tous%20les%20produits
@+

Bonjour.

Les deux solutions sont autorisées.
@+

Bonjour.

Si c'est sur le même circuit, vous pouvez ponter la phase pour alimenter le deuxième inter.
@+

Bonjour,
Vous devez avoir des défauts d'appairage sur ces circuits Q3 et Q8.
Rappel, la Phase et le Neutre d'un circuit prise doivent être issus d'un même différentiel.

Bonjour,
Merci du retour avec ces explications claires, qui pourront servir à d'autres internautes sur un sujet similaire.
Une question bien posée avec un maximum d'informations permet aux intervenants d'y apporter une réponse plus facilement.
@+

Bonjour,
Devant l'écran on ne voit pas comment c'est, difficile de vous aider.

Citation :
J'en ai aux deux angles

Il faudrait voir si vous avez la continuité entre ces câbles, mais je pense toujours à des fils en attente pour des HP pour de la hifi.
@+

Bonjour,
Dans votre question, vous ne dites pas pourquoi ni à quoi sert cet inter, étant donné que vous parlez de montée et descente, on suppose que c'est pour commander un volet roulant.

Citation :
L'électricien avait mis une boîte de dérivation et j'ai 3 câbles (phase, montée, descente).

Personnellement, je ne comprends pas ce que vous voulez dire. Pourriez-vous être plus précis ?
Comme déjà dit par CMT, il manque le Neutre sur cet inter.
@+

Bonjour,
On devine deux câbles SYT 6/10ème 1 paire chacun avec écran, peut-être deux départs pour alimenter des haut-parleurs ?
@+

Bonjour.
Comme ça.

Pour agrandir l'image, cliquez dessus.

Bonjour,
Il n'est pas facile de vous aider sans avoir plus d'informations.
Sur la photo 2, on voit un va-et-vient avec un voyant, probablement pour une lampe extérieure, donc il doit y avoir un autre interrupteur pour cette même lampe.

Effectivement, les couleurs sont d'époque. On voit en fil de navette un jaune et l'autre en brun, ainsi que le shunt, qui est le fil noir (qui devrait être sur la borne commune L ou P en rouge sur le nouvel interrupteur) étant le retour lampe et le gris, probablement le neutre pour le voyant. Je ne comprends pas pourquoi actuellement il y a le jaune et le brun sur la borne rouge et quel est le deuxième fil noir ?

Citation :
J'ai le sentiment d'avoir reproduit les branchements à l'identique

Visiblement pas pour l'interrupteur à voyant.
Sur votre deuxième interrupteur double, celui du bas, il y a bien un va-et-vient et un bouton poussoir ? Car pour un télérupteur, c'est un poussoir qu'il faut.
Il est dommage de ne pas voir comment étaient branchés le poussoir et l'autre interrupteur du dessous.
Des photos avant déconnexion auraient été bien pour pouvoir vous guider.

Pour agrandir l'image, cliquez dessus.

Bonjour,
Avez-vous la carte S0001, S0002 ou S0004N ?
Une photo de ce que vous avez pourrait aider.

Pour agrandir l'image, cliquez dessus.

Bonjour.

En cherchant sur le net j'ai trouvé ce schéma peut-être que cela vous aidera.
@+

Pour agrandir l'image, cliquez dessus.

Bonjour.

Citation :
Simple question, le lustre n'a pas de terre, juste les 4 phase et 4 neutre, que faire dans ce cas ? Ne rien raccorder au centre ?.

Votre luminaire doit être de classe 2 et ne nécessite pas le raccordement à la terre,donc rien sur cette borne de Terre.
@+

Votre four n'est pas équipé d'une fiche 2 pôles +T ?
Dans ce cas oui vous pouvez en identifiant bien chaque circuits.
@+ .

Bonjour.
Il doit y avoir une dérivation quelque part, changement de couleur entre inter et VMC.

Mettre le brun avec le rouge* (*phase) sur la borne L du poussoir qui est devenu noir sur borne L 2 de la VMC (petite vitesse)
le orange sur la borne x1 impulsion --------------- sur borne L1 VMC (grande vitesse).
Voir croquis ci-joint.
@+

Pour agrandir l'image, cliquez dessus.

Bonjour,
Oui c'est possible , le circuit four avec son Neutre et sa Phase (circuit dédié 2.5² disjoncteur 20A ) et le circuit 2.5² 20A tri ou bi-phasé avec son Neutre aussi .Uniquement le conducteur de terre peut être commun aux deux circuits .
Pour éviter les confusions les deux fils du circuit four seront plus long pour les passer sans les couper dans le 1er boitier du circuit de la plaque et iront jusqu'au boitier prise four.
@+

Bonjour,
Aucun problème pour mettre plusieurs caméras sur un même circuit, étant donné la très faible puissance.
@+

Bonjour Nono.
Merci du retour.
Sur les photos on voit bien des traces sur le fond du boitier, probablement des limaces et des insectes, il y a quelques années, j'ai eu un jour un problème de carte sur un feux tricolores de carrefour routier des limaces étaient entrées dans l'armoire par des grilles de ventilation non équipées de moustiquaires et étaient allées sur une carte, résulta 1 carte HS 1200 euros heureusement seulement 1 sur les 5, la première chose que j'ai fais était de mettre des tamis sur ces grilles de ventilation .
Un conseil pour les installateurs bien obturer les entrées de câbles avec presse étoupe ou boucher tous les petits orifices qui restent pour éviter la pénétration des insectes à l'intérieur (type fourmis) et autres comme les limaces qui dans bien des cas provoquent ce type de pannes.
@+

Bonjour,
Ci-joint votre croquis complété en complément de la réponse de 1Insp que je salue en passant.
@+

Pour agrandir l'image, cliquez dessus.

Bonjour Nono.

Citation :
C'est bon soucis réglé

C'est bien pour vous , mais on aimerait savoir quel était le souci, se qui pourrait servir à d'autre internautes comme vous en panne avec ce type de mécanisme de portail.
@+

Bonjour.

Une photo de l'ensemble aurait permis de répondre plus précisément.
En principe vous avez le droit d'accès au bornes aval de votre disjoncteur d'abonné s'il n'est pas plombé (certain modèle ancien dont le réglage de l'intensité était réglable en ouvrant le capot du bas étaient plombés ) le réglage maintenant se fait à distance avec le linky.
Pour le panneau de bois qui est plombé idem et c'est préférable car sur une ancienne installation les câbles dessous peuvent êtres vétustes et le fait de les bouger peut provoquer un court-circuit dont les conséquences peuvent êtres désastreuses .
Si pas de possibilités d'avoir accès aux conducteurs entre le disjoncteur d'abonné et votre tableau voir avec Enédis
@+

Bonjour.
Il faut connaître la marque et le type de l'ancien pour faire les correspondances des fils voir tableau des équivalences ex: Tegui borne 2 ---> Urmet borne 11
@+

Bonjour,
Quel est la marque de l'ancien interphone ? et la marque du nouveau ? et sont-ils compatibles ?
@+
