Bonsoir.
Si ce sont des colonnes de marque "OCOR ou ENSTO" ces supports ne sont plus fabriqués, ils travaillent en taille 45.
Vous pouvez à la rigueur, fixer sur la colonne un boitier saillie pour accueillir l'appareillage supplémentaire.
Cordialement.

Bonjour.
Il y a des tas de possibilités selon le type de machine, usage, environnement...
Voici un exemple possible avec un interrupteur marche arrêt.
Cordialement.

Pour agrandir l'image, cliquez dessus.

Bonjour.

Le câble U1000RO2V par exemple, répond aux indices de protection demandés.
Il est possible d'utiliser du câble U1000RO2V dans des goulottes qui n'aurait pas les indices demandés.
Cordialement.

Bonsoir.
Pour le test, vous pouvez faire des shunts entre les bornes 21 et 24.
Cordialement.

Pour agrandir l'image, cliquez dessus.

Bonsoir.

Il me semble qu'il peut être raccordé côté phase ou lampe.
Cordialement.

Pour agrandir l'image, cliquez dessus.

Bonsoir.
Il peut s'agir d'un condensateur d'antiparasitage pour éliminer les parasites dus à la commutation de charbons.
Cordialement.

Bonjour.

Sur le variateur, vous raccordez le conducteur noir sur la borne L.
La première navette orange sur la borne 2.

Sur le double va et vient, vous raccordez cette même navette à la borne 1, le conducteur violet sur la borne L, vous faites un pontage entre ces 2 bornes.
A ce stade, le variateur doit pouvoir fonctionner (utiliser une lampe incandescent ou halogène en provisoire à la place du luminaire).

Ensuite sur le variateur, vous raccordez la navette restante sur la borne B, et sur le va et vient existant, cette même navette sur la borne 2.
A ce stade vous devez pouvoir allumer et éteindre à partir du va et vient.
Cordialement.

Bonsoir.

Et pourquoi ne pas faire un faux plafond ?

Exemple sur un chantier de restructuration d'un collège :

"Faux-plafond démontables 600x600 de type ROYAL HYGIENE des ETS ROCKFON
Fourniture et mise en œuvre d'un faux-plafond démontable en laine de roche avec ossature apparente, bénéficiant d'un avis technique, constitué de manière suivante :
- suspentes en acier galvanisé adaptées au support, fixées sous le plancher haut, d'entraxe maximum 1.20m
- profils porteurs en acier galvanisé, d'une épaisseur nominale 6/10ème, d'entraxe 1.20m maximum.
- entretoises, en acier galvanisé et d'une épaisseur nominales 6/10ème .
L'ossature secondaire sera d'un entraxe maximum de 0.60m.
- cornières de rive en acier galvanisé fixées sur le support par vis ou chevilles adaptées à la nature du support (mur ou cloison) ;
- panneaux acoustiques en laine de roche de dimensions 600 x 600mm et d'une épaisseur nominale de 20mm, avec finition blanc structuré. Les bords seront scellés
et résistants aux manipulations. Un contre voile sera présent en face arrière des dalles. Les dalles pourront être nettoyé avec des produits aux normes AFNOR.
- Produit ne favorisant pas le développement de micro-organismes. Le calepinage
sera au choix du maître d’œuvre.
Réservation et renforts pour intégration des diffuseurs d'air.
Performances techniques minimales :
- Réaction au feu : A1 selon la norme EN 13501-1 ;
- Résistance au feu : REI 30 selon la norme TS 13381-1 ;
- Coefficient d’absorption acoustique : aw = 1.00 ;
- Stabilité en milieu humide : 100 % ;
- Réflexion à la lumière : 85 %.
- Ossature : T24
- Coloris des parties visibles des profilés : blanc
- Profils des bords de dalles : A
Référence de produit indicatif :
L'entreprise pourra librement proposer tout produit équivalent techniquement.
- type ROYAL HYGIÈNE des Ets ROCKFON
Mode de métré : A la surface de plafond, intérieure au doublage, déduction faite des trémies et des ouvrages incorporés au plafond, supérieurs à 0.50 m² chacun (au m²).
Localisation pour mises en œuvre dans les pièces humides traitées (locaux cuisine, sanitaires, etc.)

Cordialement.

Bonsoir.

Vous avez celui la par exemple: Voltecraft FTPS 24Vdc 72W 3000mA
il est équipé d'une fiche femelle DC 5.5/2.1mm

Nous ne connaissons pas les dimensions de la fiche d'entrée.
Vous pouvez avoir cet ensemble de fiches: Set adaptateur DC

Cordialement.

Pour agrandir l'image, cliquez dessus.

Bonsoir.

Si ce n'est pas un problème mécanique, c'est peut-être le condensateur de démarrage qui peut se trouver dans le cylindre.
Cordialement.

Bonsoir.

Inox: non s'il n'est pas en contact alimentaire ou en extérieur.
les chemins de câbles ou dalle marine peuvent être apparent, on peut les voir en grande surface. Vous pouvez les peindre pour les rendre plus discret.
Attention, les accessoires ne sont pas donné, chez nous on à l'habitude façonné les chemin de câble pour éviter d'utiliser les coudes, té ect... à utiliser si l’aspect visuel à de l'importance.
pour un local de type boulangerie, la NFC 15103 demande:
un indice IP de 50 si les poussière qui entre dans le matériel ne gène pas son fonctionnement. sinon IP60
un indice IK de 07
un indice d'énergie de choc de 2
Certaine précautions peuvent être nécessaire pour éviter qu'en cas de détérioration des matériel électrique, les produits traités ne soient contaminés par ces matériels électriques, par exemple bris de lampes.
Si la goulotte respecte l'indice IP, IK, et de choc, vous pouvez l'utiliser.
Sur les grand Labo, il y a généralement un faux plafond en métal pour des raison d'hygiène.
C'est plus un sujet pour un bureau d'étude et ou organisme de contrôle, cela dépasse le domaine électrique.
Il existe des dalles marine pleine (non perforé) pouvant être équipé de couvercle.
les indices indique ne sont valable que pour la partie atelier. les autres locaux (vestiaire, sanitaire, chambre froide ect... peuvent avoir des indices différentes.

Cordialement.

Bonsoir.

Rajouter des disjoncteur après le 10A n’apportera rien de mieux.
On devrais en principe séparer la partie éclairage et PC, mais dans votre cas il n'y aurais pas de sélectivité.vous pouvez installer un interrupteur sectionneur pour pouvoir isoler l’installation depuis l’abri.

Cordialement.

Bonsoir;

La led rouge du ou des récepteurs sont elle allumé ?

Cordialement.

Pour agrandir l'image, cliquez dessus.

Bonjour.

Le dispositif différentiel 30mA étant dans le tableau principal, en rajouter un autre ne servira pas à grand chose.
Sauf si vous le déplacez sur le coffret de la piscine, dans ce cas vous pourrez en rajoutez un en parallèle pour protéger le coffret de l’abri bois.
60M ça fait beaucoup pour un disjoncteur 16A courbe C, prévoyez plutôt du 4mm² ou un disjoncteur 10A courbe C.

Cordialement.

Pour agrandir l'image, cliquez dessus.

Bonsoir.

Le relais sur la première photo semble récent.
Sur votre photo il est activé, vous pouvez avec une lampe témoin vérifier la présence d'une tension entre le neutre (fil bleu) et chacune des phase.
Le contacteur des dalle est géré par le boîtier bleu en fonction de la température de la dalle je présume, et de l’état du contacteur A. (peut être les heures creuses). J'ai du mal à lire le schéma....
Je vois sur une des photo, que S5 est coupé, c'est lui qui alimente les dalles (il faut d’ailleurs vérifier sont état...)
Le restant du chauffage fonctionne ?

Cordialement.

Bonsoir.

D'après la doc, ce variateur ne prend en charge que les lampes halogènes et incandescentes.
Il faudrait en plus que les lampes à led soit dimable.
Cordialement.

Citation :
Bonne journée à tous, il va faire beau, peut-être pas partout.

Pas chez nous en Normandie....

Cordialement.

Bonjour.

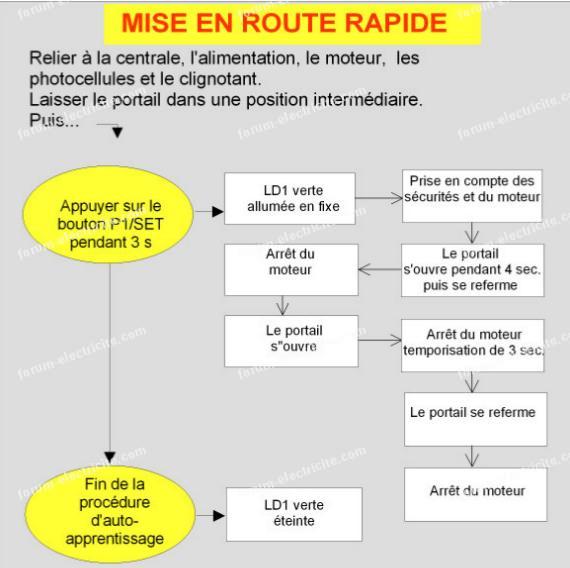

Avez vous d'autre sécurité qui agiraient sur l'ouverture ?
Le portail ne s'ouvre plus avec la télécommande? avec la commande manuel cela fonctionne?
Cordialement.

Pour agrandir l'image, cliquez dessus.

Bonjour.

Le disjoncteur protège les lignes contre les court-circuit franc et les surcharges.
Dans votre cas le problème provenais peut être d'un problème de serrage, ou de contact au niveau de la prise de courant ou de la fiche. Cela à pu provoquer des micro coupure ou variation de tension qui à eu raison de l'appareil.

Cordialement.

Bonsoir.

En principe votre dalle comporte plusieurs éléments chauffant. l'ensemble du plancher ne peut être en cause.
Vous pouvez dans un premier temps vérifier l'état des protections (fusibles, disjoncteur).
Il y a pas mal de contacteur mono et triphasé qui doivent agir sur les différente zone...
Avec un schéma ce serais plus pratique, la photo est flou, les conducteurs non repéré....
Les sortie de Pamix doivent être des contact sec (relais interne) vous pourriez vérifier que les sortie commute bien.

Cordialement.

Bonsoir.
C'est peut-être au niveau de la partie mécanique qu'il y a inversion, et non pas sur le moteur....
Cordialement.

Bonsoir.

Vous pouvez utiliser le va et vient, il faut faire un pontage entre le borne L et 1 du va et vient, et les raccorder sur la borne 2 du variateur et vers la lampe.
La borne 2 du va et vient doit être raccordée à la borne B du variateur.

Quel type de lampes sont utilisées ? ce variateur est prévu pour une charge mini de 40W (ou VA) avec source à incandescence ou halogène et une charge maxi de 400w (ou VA).
Cordialement.

Bonsoir.

Oui c'est possible, et souvent le cas en tertiaire avec du câble U100RO2V

Cordialement.

Bonsoir.

Du 2.5mm², c'est trop juste pour un disjoncteur de 32A, sauf pour quelques rare cas comme un câble U100RO2V 3G2.5² fixé sur un mur...
Si vous tenez vraiment à utilisé ce disjoncteur de 32A, prévoyez au minimum du 4².

Cordialement.

Bonjour.

Il est préférable de rajouter un autre disjoncteur, ainsi en cas de problème sur l'un d'eux, l'autre sera encore en service. le disjoncteur de 32A nécessiterais en plus l'utilisation de conducteur en 6mm²
Quand au calibre, que préconise le fabricant ? cela pourrait être un disjoncteur de 16A courbe D...

Cordialement.

Bonjour;

Nous ne connaissons pas la cause de cette défaillance. (surtension du à l'orage, environnement humide ect.)
Le disjoncteur est la pour protéger la ligne, et non pas le récepteur.
Les récepteurs sont généralement équipé de leur propre protection pouvant être par exemple un petit fusible....

Cordialement.

Bonsoir.

Quel type de gâche est prévu ? émission ou rupture ? 12V continu ou alternatif ?
Avez-vous l'alimentation de la gâche ?
Quelle est la référence exact du relais ?
Nous ne connaissons pas sa tension de commande qui semble être en alternatif.
Côté portail, c'est un contact sec qui gère la commande de la gâche ?
Cordialement.

Bonsoir.

Votre prise et interrupteur qui est au dessus du lavabo, ça ne serait pas une réglette lumineuse par hasard ?
Ce qui expliquerait le fait que l’interrupteur à l'entrée coupe tout...
Cordialement.

Bonsoir.

Vous raccordez la phase sur la borne du haut à droite.
Il faut raccorder un neutre (de couleur bleu) sur la borne du haut à gauche.
Le conducteur marron est à raccordé sur la borne du bas à droite.
Les conducteurs noir et violet sont à raccorder sur la borne du bas à gauche.
Il n'est pas certain que ce télérupteur puisse fonctionner avec des boutons poussoir commutant sur le neutre, à tester.
Cordialement.

Pour agrandir l'image, cliquez dessus.

Bonsoir.

Vous pouvez y faire passer des conducteurs HO7VR par exemple sans gaine.
Ne mélanger pas dans un même compartiment courant faible fort et alimentation ERDF.
Cordialement.

Bonjour.

Pour la tension de service, cela dépend de l'environnement où sera installé le système (risque particulier etc.) de la tension que peuvent supporter le matériel etc.
Pour l'activation d'une sirène, vous pouvez monter par exemple des coups de poing en parallèle (équipé d'un contact NO) qui alimenteront la sirène.
Vérifiez que le courant admissible dans les contacts soit compatible avec le courant d'emplois de la sirène.
D'autres solutions sont possibles selon le niveau de sécurité recherché (coup de poing en série (contact NC) alimentant un relais, contact NC du relais alimentant la sirène).
Cordialement.

Bonsoir.
Pour un LS71P, si ça n'a pas changé depuis...

Pour agrandir l'image, cliquez dessus.

Bonsoir.

Il faut trouver l'emplacement de l'enroulement auxiliaire.
L'enroulement auxiliaire présente une résistance un peu plus élevée que l'enroulement principal.
Il faut pour ce moteur utiliser un condensateur de 16µF d'après la plaque signalétique, à raccorder en SÉRIE avec l'enroulement auxiliaire.
Avez-vous la possibilité de mesurer les valeurs de résistance entre chaque borne ?
Cordialement.

Bonjour.
Vous raccordez l'autre conducteur sur l'une des bornes en bas.
Cordialement.

Le contact du visiophone est un contact sec provenant d'un relais.
Cordialement.

Bonjour.
En 1978, on appelait ce genre de moteur : "Moteur à bagues de court-circuit" ou "Shaded-pole motor"
C'est une spire de cuivre en court-circuit inséré dans le champ magnétique qui joue le rôle d'enroulement auxiliaire.
Spire de Frager

Cordialement.

Bonjour.
Le luminaire de classe 2 ne nécessite pas le raccordement du conducteur de protection, cependant le conducteur doit être présent dans la canalisation et être raccordé au tableau pour un futur luminaire qui serait de classe 1.
Cordialement.

Il faut utiliser normalement l'entrée Open (borne 21 et 26) pour une commande en ouverture.
Et les relier aux bornes NO et COM du visiophone.
Cordialement.

Pour agrandir l'image, cliquez dessus.

Bonsoir.

Le portail envoie une alimentation, le vidéophone possède une sortie à contact sec (sans potentiel) cela devrait normalement fonctionner.
Cordialement.

Pour agrandir l'image, cliquez dessus.

Bonsoir.
Vous pouvez désactiver la fermeture automatique sur la carte ZA3 :
Documentation portail Came-ZA3

Cordialement.

Pour agrandir l'image, cliquez dessus.

Bonsoir.

En principe on ne doit pas mélanger les circuits prises de courant et circuit éclairage.
L'idéal serait de partir du tableau, d'autant plus que c'est un éclairage extérieur qui peut présenter un défaut d'isolement.
Si vous partez de la prise de courant, vérifier le calibre de la protection (disjoncteur 16A max pour de l'éclairage en 1.5mm²).
Cordialement.

Bonsoir.

Sur votre tableau le conducteur de protection est noir (ancienne installation). Pour le reste GL a tout dit.
Cordialement.

Bonjour.

Avez-vous un abonnement avec heure creuse ?
Cela fonctionnait-il avant avec ce compteur ?
Lorsque vous shuntez le contact C1-C2, laissez le contacteur en mode auto.
Y a t-il des conducteurs raccordés sur C1-C2 ?
Il faudrait vérifier la présence d'une tension entre C1 et C2 en HP pour vérifier qu'il y ait bien une alimentation qui y arrive.
Êtes-vous certain qu'il y est un conducteur entre C2 et a2, n'y a-t-il pas un autre dispositif ?
Cordialement.

Bonsoir.

2P, correspond à 2 contacts coupés.
Cet interrupteur différentiel 63A 30mA type A peut convenir à votre tableau. Si le nombre de départ existant est important, il peut être intéressant d'en rajouter.
Par contre ce ne sont pas des parafoudres, ils ne protègent pas contre les surtensions.
D’ailleurs il faudrait également protéger la ligne téléphonique....
Cordialement.

Bonsoir.

OK pour le GV2, j'avais cru que vous en aviez 2, d’où ma question.
Le schéma du constructeur correspond à ce que vous voulez.
Cordialement.

Bonsoir.

Cela ressemble au moteur de vidange de machine à laver. Ce sont des moteurs asynchrones avec un dispositif inséré dans les feuilles de tôle pour assurer le démarrage.
Il devait peut-être y avoir un condensateur pour modifier le champ tournant.
Peut-être qu'il y a une indication sur l'étiquette...

Cordialement.

Bonjour.

Pour la pompe, vous pouvez utiliser le gv2 1.6/2.5A en le configurant en monophasé (mise en série de 2 des contacts de puissance).
Le fusible F est une protection pour la partie commande (vous pouvez installer un disjoncteur uni+N de 2 A).
Le contacteur doit être inséré après le GV2.
Sur le schéma la pompe fonctionne si la température n'est pas atteinte, ou pendant la période réglée sur l'horloge.
Par contre l'autre GV2 est prévu pourquoi ?
Cordialement.

Pour agrandir les images, cliquez dessus.

Bonjour.

Vous avez une photo du moteur ?
Il n'est pas forcément possible d'inverser le sens de rotation, cela dépend du type de moteur.
Cordialement.

Bonjour.

Le risque est d'avoir une disjonction, si c'est le conducteur encore raccordé qui est en cause. Avant la mise sous tension, vous refermez le coffret par précaution. Le problème proviendra du conducteur qui était encore raccordé.
Si cela disjoncte lorsque les 2 conducteurs ne sont pas raccordés, le problème se trouverait plus haut (disjoncteur par exemple....).
Cordialement.
