Bonjour.

Citation :
le câble pour les prises est-il bien en 1,5mm² ?

1,5² ou 2,5²

Le nombre de socles de prises de courant 16A alimentés par un même circuit est limité à :
- 8 lorsque la section des conducteurs du circuit est de 1,5² (protégé par disjoncteur 16A max)
ou
- 12 lorsque la section des conducteurs du circuit est de 2,5² (protégé par disjoncteur 20A max)
ou
- 6 pour les socles de prises de courant non spécialisés de la cuisine ; ces socles sont alimentés par circuit dédié avec des conducteurs en 2,5² (protégé par disjoncteur 20A max)

Les calibres de disjoncteur sont bien des calibres maxi, on peut toujours mettre moins.

Citation :
Pour le va-et-vient je dois mettre une gaine icta ? car il n'y a pas tous les fils (navette) ? et est ce aussi du 1,5mm² pour chaque fils ?

Quel que soit l'usage des fils il faut les protéger, soit dans une gaine ICTA, soit dans un tube IRL, soit dans une goulotte
Il n'y a que le câble qui peut être posé en apparent

Citation :
Si je pose un wago pour le va-et-vient et l'interrupteur je peux brancher le même disjoncteur de 10A ?

Vous pouvez mettre jusqu'à 8 points d'éclairage sous le même disjoncteur.
J'en ai dénombré 5 dans votre projet, donc oui vous pouvez tout mettre sous le même disjoncteur 10A.
2 fils maxi par borne du disjoncteur, au delà il faut faire une dérivation par exemple avec des bornes type Wago

Citation :
Et cela fait 3 circuits je vais pas faire des saignées pour tous alors si je mets des moulures il faut qu'elles soient énormes pour 2 câbles et une gaine ?

Les câbles et gaines peuvent être posés en apparents.
Si esthétiquement vous préférez une goulotte, mettez juste des fils, pas besoin d'y mettre câble ou gaine, cela vous fera des goulottes plus petites.

Citation :
car si je mets un câble pour le va-et-vient je n'ai mon fil navette ?

Si vous tenez au câble utilisez du 5G1,5². Vous aurez suffisamment de couleurs autorisées pour faire des navettes (par exemple noir et gris)

Citation :
Je suppose que je peux pas passer ma gaine derrière des cimaises bois en rénovation ?

Vous pouvez passer vos gaines où vous vous voulez.
Ce n'est pas forcément vrai pour des câbles qui doivent pouvoir être remplacés ultérieurement

Bonjour.

Ce n'est pas normal.

Je vous conseille de contacter le SAV Yokis.

Câblez uniquement un contacteur (celui qui passe par les lignes du jardin) et voyez si cela fonctionne.

Si oui, c'est que vous avez un problème de câblage.
Si non, effectivement un défaut d'isolement est une hypothèse possible (sur la ligne ou le chauffe-eau).

Bonjour.

Il n'est pas autorisé d'avoir des différentiels 30mA à réarmement automatique sur une installation.
Il n'est pas autorisé d'avoir des différentiels à réarmement automatique sur une installation domestique.

[i"]531.2.1.7 La fonction de réenclenchement automatique n’est pas autorisée pour les DDR à haute sensibilité (IΔn < 30 mA). Elle n’est autorisée, pour les DDR d’autres sensibilités, que dans
les installations non surveillées, dans les conditions définies dans la partie 7-773."[/i]

Bonjour.

Ce n'est pas normal.

Le circuit de commande doit être unique pour les 2 contacteur, donc un seul disjoncteur 2A pour l'ensemble (cf. mon schéma ci-dessus).

C'est sûr que si vous avez mis un disjoncteur 2A par contacteur, cela ne peut pas fonctionner.

Bonjour.

Ce n'est pas "interdit", même si ce n'est pas la meilleur pratique.

Bonjour.

Avec 4 bornes, peu probable que ce soit un va et vient.

Je pencherais plutôt pour un permutateur.

Est-ce qu'il y a au moins 3 points de commandes pour votre point d'éclairage ?

Bonjour.

Citation :
Donc EG100 va commuter le contacteur ?
Ou il faut que je le mette en marche forcée ?

Oui il va commuter le contacteur
Non, il ne faut pas le mettre en marche forcée

Ne pas raccorder en direct un chauffe-eau de 3000W sur l'horloge, elle ne pas tenir le coup longtemps.
Il faut passer par un contacteur.

Le contacteur est piloté par un contacte qui s'ouvre et se ferme.
Que ce soit celui du compteur Linky ou celui d'une horloge ne change rien à son principe de déclenchement.

Mais comme dit GL tout cela ne servira pas à grand chose
Car dans tous les cas, il faudra réchauffer l'eau froide qui entre dans le ballon et que ce soit en plusieurs petites fois au fur et à mesure du tirage dans la journée, ou en plusieurs grosses fois la nuit, cela dépensera la même quantité d'énergie.

Il y a néanmoins une légère différence liée aux pertes, car celle-ci vont en s'amenuisant au fur et à mesure qu'il y a moins d'eau chaude dans le ballon, mais cela reste marginal, surtout si vous ne videz pas le ballon en totalité dans la journée.
De plus les pertes ne sont pas complètement perdues, puisqu'elles contribuent à chauffer le logement.
Après, vu que vous avez le matériel, cela ne coute rien d'essayer.

Bonjour.

Il faut que vous gardiez le contacteur.
Voir ces 2 schémas avant et après pour comprendre la logique
A adapter à votre type d'horloge et contacteur.

Pour agrandir les images, cliquez dessus.

Bonjour.

C'est vous qui avez raison.

Aux paragraphes 10.1.3.3.3 et 10.1.4.7.2, la norme NF C15-100 (amendement A5 de 2015) dit qu'on peut faire des circuits prises en 1,5² avec 8 prises maxi et disjoncteur 16A maxi, sauf pour la cuisine.
Elle ne distingue en rien le cas d'installation neuve et de circuits réalisés en rénovation.

Personnellement j'ai fait chez moi en rénovation15 circuits prises en 1,5².

Bonsoir.

Oui il y a sans doute un lien.

Le délesteur coupe ponctuellement des appareils non prioritaire (en général les radiateurs) en cas de risque de dépassement de la puissance d'abonnement.

Ceci dit, cette coupure devrait être ponctuelle et pas permanente (sauf si délesteur défectueux).

Autre hypothèse que vous ayez un abonnement type TEMPO ou EJP qui peut couper le chauffage électrique en journée les jours Rouges, hors en ce moment nous sommes en jours rouge.

Bonsoir.

Effectivement dans votre contexte et votre philosophie, il y aura moins de prises que chez moi

Concernant les circuits terminaux la norme a dimensionné large afin de s'adapter à tout type de logement de dimensions usuelles.
Après si c'est un château, c'est différent, mais ce n'est sans doute pas le cas d'une maison isolée en Haute Corrèze
Donc :
- 12 prises maxi pour le 2,5² (sauf cuisine)
- 8 prises maxi pour les 1,5²
- 6 prises maxi pour le 2,5² de la cuisine
- 8 points d'éclairage maxi pour l'éclairage en 1,5²
Le nombre de points d'utilisation n'est pas lié au calibre du disjoncteur, et est essentiellement lié à des critères de confort.

Sinon vous avez ceci chez DeltaDore pour remplacer l'ensemble :
Calybox 1020 WT avec des thermostats Minor12
Que vous pouvez relier à la box maison connectée Delta Dore.

Mais à mon avis tout cela coute un bras.

Oui, mais je vous parle des nouveaux que vous allez acheter à la place.

Le TAI63 est toujours proposé sur le site de DANFOSS (qui a racheté Deléage) :
Thermostat digital pour chauffage au sol électrique
Mais s'il n'est plus distribué, il doit y a d'autres modèles.
Minor 12, mais c'est une autre marque (Delta Dore), mais pourquoi pas.

Pour les thermostats connectés, je vous en ai donnés des exemples plus haut.
Mais cela voudra dire abandonner le délestage (sauf s'ils ont une entrée fil pilote) et bien vous assurer que ces thermostats sont compatibles avec la régulation d'un plancher chauffant.

Je ne vois pas l'intérêt de tout changer.
Surtout que vous n'aurez pas grand chose de programmable à distance qui gère le délestage.

Commencez pas tester le remplacement d'un des TAI62, par un TAI63

Bonjour

Avant 2015, vous n'auriez pas été aux normes.
Mais cela a changer depuis, et l'interconnexion au tableau de la liaison équipotentielle de la sdb est autorisée :

"Afin de faciliter la réalisation de la liaison équipotentielle supplémentaire et d’assurer une sécurité optimale quant au raccordement :
- des conducteurs de protection de tous les circuits du local ;
- des conducteurs de liaison équipotentielle supplémentaire, connectés aux éléments conducteurs du local ;
les solutions suivantes sont particulièrement recommandées :
- le raccordement direct au niveau d'un même tableau de dis tribution/répartition. Cette solution est limitée aux locaux d’habitation au sens du présent document, le tableau étant jugé dans ce cas suffisamment proche ;
- le raccordement au niveau d’une boîte de connexion spécifique à l’ensemble des circuits concernés par le local, implantée à l’intérieur de celui -ci ou dans un local adjacent, sur une paroi commune. Cette boîte contient un bornier de raccordement ;
- une solution mixte combinaison des deux précédentes pour les locaux d’habitation au sens du présent document, le tableau étant jugé dans ce cas suffisamment proche."

Je pense que le vocabulaire n'est pas le bon.

Le Pack Label Performance de Delta Dore est constitué de 2 éléments indissociables :
- Le boitier modulaire GP500
- Le boitier d'ambiance Driver 520

Cet ensemble est relié via des fils pilote aux 4 thermostat TAI62 de vos trames de chauffage

Le Pack Label Performance permet principalement, via l'envoi d'ordre sur les fils pilotes
- La programmation (gestion des plages confort/éco)
- Le délestage (coupure ponctuelle pour éviter le dépassement d'abonnement)
et également la gestion de l'ECS en HC.

La température confort de chaque pièce se règles sur le TAI62.
C'est un thermostat à régulation PI (proportionnelle intégrale) qui permet de gérer en permanence la quantité d’énergie à incorporer dans le sol.

Le TAI62 déclenche la chauffe des trames en fonction de la température de régulation CONFORT et de l'ordre reçu du Pack Label Performance, sachant que l'ordre ECO correspond à CONFORT -2°C.

Une fois tout ceci rappelé, vérifiez votre programmation sur le Pack Label Performance (si cela se trouve, cela coupe car vous avez des périodes Eco à mauvais escient).

A mon avis ce que vous appelez "délestage", c'est la régulation.

Le délestage c'est lorsqu'on coupe ponctuellement pour éviter de dépasser la puissance maxi d'abonnement.

Bonjour.

J'ai pas compris ce que vous appelez "délestage"
Perso j'ai des TAI63 et j'ai au maxi une variation d'un degré par rapport à la consigne quelque soit la température extérieure.

Ou alors c'est que vos trames ne sont pas suffisantes et n'arrivent pas à fournir en cas de gros froid extérieur, auquel cas le problème sera le même quel que soit le thermostat.

Pour des thermostats connectés quelques idées : Nest, Comap, Tado, Sowee, mais voir s'il y a une entrée fil pilote afin que ce soit compatible avec votre GP500 et son délestage.

Bonjour

Citation :
A partir de là

Je n'ai pas bien compris où c'était et sur quoi était fait le repiquage.

Citation :
j'ai tiré un fil de terre de 6mm² depuis le tableau d'un appartement

C'est quoi "le tableau d'un appartement" ? Ce n'est pas celui de la salle de bain ?

Mais sinon a priori, ce que vous décrivez semble conforme, l'interconnection de la terre des circuits pouvant se faire au tableau.

Bonjour.

A partir du moment où vous êtes à plus de 60cm du bord de la baignoire ou d'une douche avec receveur (pour les douches de plain-pied c'est différent), vous êtes hors volume.
Vous pouvez donc faire ce que vous voulez, les distances par rapport au robinet de la machine à laver et au lavabo n'entrent pas à compte.

A vous néanmoins de faire cela avec bon sens.
Perso je les mets au dessus de la machine à laver pour que ce soit facile à brancher/débrancher.

Tiens j'ai fait un petit comptage de mes prises, j'en ai en fait 130 (je rappelle que la maison est grande) :
- cuisine : 13 prises (sur 2 circuits)
- séjour : 6 prises
- salon : 8 prises
- RDC - couloir, cellier, sdb : 7 prises
- RDC - buanderie : 6 prises
- RDC - chambre 1 : 10 prises
- 1er - chambre 2 : 12 prises (dont 3 commandées sur circuit éclairage)
- 1er - chambre 3 : 12 prises
- 1er - bureau : 11 prises
- 1er - couloir, sdb : 4 prises
- 2ème - chambre 4, sdb : 9 prises
- 2ème - chambre 5 : 12 prises
- 2ème - grenier : 9 prises
- garage : 4 prises
- hangar : 5 prises
- extérieur : 2 prises

Je suis conscient qu'il y en a beaucoup, en particulier dans les chambres, mais bon c'est pratique d'en avoir à disposition, même si certaines ne sont pas utilisées de manière régulière.
Mais parfois j'ai été obligé d'en ajouter suite à des déplacements de meuble (avec des prises qui se retrouvent derrière).

Bonjour.


J'ai du mal à voir ce que vous voulez.
Même si vous mettez des thermostats un peu plus précis, voire connectés, vous ne gagnerez pas grand chose.
Vous aurez toujours besoin de monter en température votre dalle pour chauffer vos pièces du RDC.
Et avec l'inertie, il faut commander cela plusieurs heures en avance.

Je suis dans une situation proche de la votre.
Je ne touche jamais au réglage des thermostat de ma dalle et j'ai une température constante (sauf lorsque je met en route le poêle à bois qui chauffe plus).

1/ Il y a autant de circuits prises car il y a beaucoup de prises (environ 120).

Par exemple dans les chambres, la norme dit 3 prises minimum.
Mais c'est peu si on veut éviter les rallonges et les multiprises, peu esthétiques et pas toujours sécurisantes, car les usages potentiels sont nombreux : lampe de chevet, radio réveil, lampe de bureau, TV, décodeur, ordinateur, hifi ou enceinte wifi, console de jeu, téléphone fixe, chargeurs divers, aspirateur, matériel médical, ma fille vous dirais épilateur...
C'est par exemple pratique d'avoir des prises doubles (voire triples) de chaque côté du lit.

Dans la dernière chambre que j'ai faite, j'en ai mis 12 (bon OK j'ai poussé le bouchon un peu loin et elle était grande, mais on doit pouvoir trouver un juste milieu).

Cela permet également de rendre les différentes pièces indépendantes les unes des autres.

Et pour rappel on ne peut mettre que 12 prises maxi sur un circuit en 2,5² (sauf cuisine), 8 prises maxi sur un circuit en 1,5² et 6 prises maxi pour les prises en 2,5² de la cuisine.

2/ Non il n'y a (à ce jour) dans la norme aucune obligation de mettre une prise pour une voiture électrique.
Vous avez lu cela où ?

C'est parce que j'ai vu la photo sur un autre forum et je n'avais pas fait attention qu'elle n'était pas présente ici

En regardant mieux le tableau, je pense plutôt que le disjoncteur protège le gestionnaire d'énergie Calybox en haut à droite (à vérifier)

Bonjour.

Le disjoncteur appelé "régul" est sans doute le circuit de commande du contacteur J/N placé à proximité.
Mais une photo du tableau capot ouvert aiderait à confirmer.

Côté sonnette avec de tels fil cela ne peut être que du 12V (ou proche), donc avec un transfo quelque part (on ne le voit pas au tableau.

Citation :
Il y a bien deux circuits de prises, l'un étant pour l'extension de la maison.

Cela reste peu, mais à voir en fonction du nombre et du type de pièce.

Pour vous donner une idée, chez moi j'ai 16 circuits prises (non spécialisées), mais c'est vrai que la maison est grande :
- 2 pour la cuisine
- 1 pour le séjour
- 1 pour le salon
- 5 pour les 5 chambres
- 1 pour le bureau
- 1 pour la buanderie
- 1 pour le grenier
- 1 pour couloir, cellier, sdb (RDC)
- 1 pour couloir, sdb (1er)
- 1 pour le garage
- 1 pour l'extérieur
Tous câblés en 1,5² sauf pour la cuisine.

En général Izi d'EDF n'est pas bien fiable d'un point de vue norme.

Je vous mets 2 extraits de l'original de la NF C15-100 (amendement A5 de 2015) :
"10.1.4.2.2 Constitution de la GTL
...
Dès qu’ils sont prévus d’être installés, les éléments suivants sont placés dans la GTL :
...
- au moins deux socles de prise de courant 16 A 2P+T, protégés par un circuit dédié pour alimenter les appareils des applications de communication placés dans la GTL (équipements de communication numériques, etc.) ;
Il est recommandé d’installer ces socles dans le tableau de communication."

"11.3 Constitution de la GTL pour les éléments dédiés à la communication
11.3.1 Généralités
Les éléments suivants dédiés à la communication sont placés dans la GTL :
...
- au moins deux socles de prise de courant 16 A 2P+T, s'ils sont prévus d'être installés ; ces prises destinées à alimenter les appareils des applications de communication placés dans la GTL (équipements de communication numériques, etc.) sont protégés par un circuit dédié ;
- un espace attenant au tableau de communication pour accueillir des équipements de communication additionnels (exemple : ONT, Box opérateur, switch Ethernet, amplificateur radiodiffusion / télévision) ;")

A noter qu'une note additionnelle parue en 2016 précise :
"- Les dimensions minimales du volume attenant ou intégré au tableau de communication sont
de 240 mm x 300 mm avec une profondeur minimale de 200 mm.
- A minima un socle de prise de courant 16A 2P+T est installé dans ce volume."

Trois remarques au vue de ces extraits :
- On vous parle de prises dans la GTL et pas de prises modulaires dans le tableau électrique
- Mais surtout on vous dit "si elles sont prévues d'être installer", donc on peut prévoir de ne pas les mettre.
- Et si on en mets, c'est conseillé de les mettre dans le tableau de communication (et pas dans le tableau électrique) et depuis 2016 c'est même obligatoire d'en mettre une à côté.

Bref cet article de Izi à tout faux (comme souvent).

Après, tout cela c'est du confort et pas de la sécurité. On s'en fiche un peu.

Citation :
Concernant les disjoncteurs 25A, je ne savais pas qu'il était possible de mettre des disjoncteurs différentiels, merci pour cette information.

Comme l'a dit GL, pour atelier perso, deux interrupteurs différentiels pour le tableau aurait suffit.

Citation :
Pour les deux prises sur le tableau, je n'arrivais pas à savoir si c'était obligatoire sur le tableau secondaire, étant donné qu'il y a une obligation d'en mettre sur le tableau principal. Apparemment, ce n'est pas obligatoire sur le secondaire.

Ce n'est obligatoire, ni sur le principal, ni sur le secondaire

Citation :
J'avoue que pour les courbes D, j'ai suivi bêtement les recommandations de cet article :

Plus vous mettez un calibre élevé, plus il faudra des sections importantes.
Donc à voir en fonction de la puissance de vos machine, mais 4² 25A ne se justifie que si vos machine font plus de 4600W, ce qui est peu probable

Citation :
Peut-être serait-il préférable que je finalise le tableau secondaire une fois que j'aurai acquis davantage de notions sur le sujet.

Cela me semble sage

Citation :
Concernant les parafoudres, en faut-il un seul ou un par tableau ?

Un seul pour l'installation suffit en général

Citation :
J'ai lu les deux versions pour le frigo, donc j'ai choisi la ligne spécifique.

Vous avez mal lu
Ce n'est effectivement pas obligatoire, mais cela ne peut pas faire de mal

Vu le titre, je n'avais pas vu que vous vous posiez des questions sur votre tableau principal.
Donc je ne l'avais pas regardé
Quelques remarques :
- Le four c'est 16A ou 20A, pas 32A
- Il manque un circuit obligatoire pour plaques 6² 32A
- Il manque un circuit obligatoire pour lave-vaisselle ou sèche-linge
- Je ne connais pas la taille de l'habitation, mais un seul circuit prises pour l'étage et un seul pour le RDC (hors cuisine) me semble peu
- La prise voiture soit être sous un différentiel dédié
- Rien n'est prévu pour le chauffage
- Si vous avez une VMC il manque un circuit 2A pour
- Si vous avez des volets roulants, il manque des circuits pour.

Bonjour.

Vous auriez du ouvrir un nouveau sujet.

Si vos disjoncteur sont des 25A, cela veut dire que les circuits de vos machines sont au moins en 4²
Peut être plus simple de mettre des disjoncteurs différentiel 30mA 25A ?

Pourquoi 2 prises sur les tableaux ?

Pour en revenir a votre question, un 40A accepte un courant d'appel 2 fois plus important qu'un 20A. Donc comme vous ne démarrerez pas toutes vos machines au même moment, pas sûr que vous ayez besoin d'un courbe D.

Il faut prendre l'Imput.

Bonjour.

Tout cela consomme 3 fois rien.
Donc vous pouvez ajouter un volet roulant sans soucis.

Sinon si vous n'avez pas l'intensité, vous divisez la puissance par la tension (donc par 230V).

Bonjour.

Il n'y a pas de risque, mais ce n'est pas conforme, car tout câble doit pouvoir être remplacé ultérieurement (paragraphe 513.2 de la norme NF C15-100) ce qui n'est sans doute pas le cas ici.

Bonsoir.

Il faudrait voir le COP de votre PAC.
Et une plaque ne fonctionne jamais avec tout simultanément à fond.

Donc en théorie le 10² (9kW maxi) devrait suffire.

Mais par précaution je passerais un 16² qui sur 9m ne vous coutera pas beaucoup plus cher et sera évolutif.

La même en photo (en haut à droite).

Pour agrandir l'image, cliquez dessus.

Il faut ajouter un interrupteur sectionneur 63A en tête du tableau, dans le logement


Pour agrandir l'image, cliquez dessus.

Bonjour.

Perso je ferais cela également.

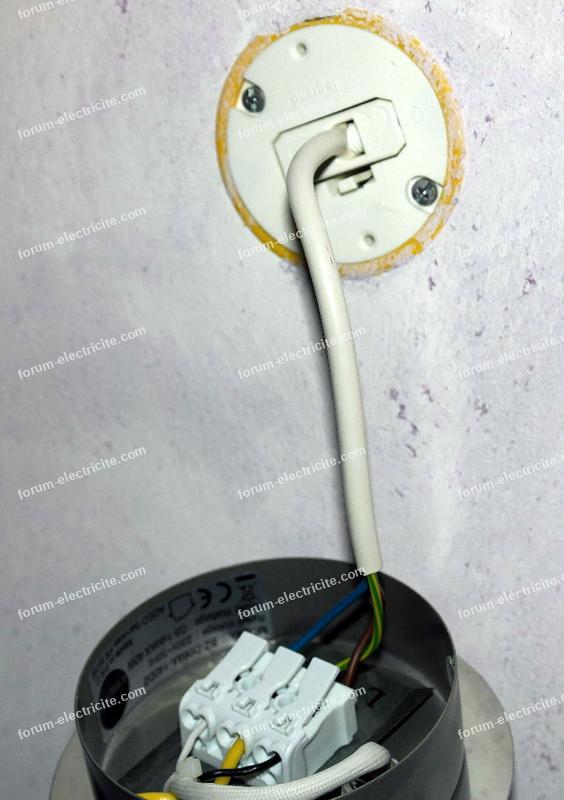

Bonjour.

Dans de l'ancien, tout est possible !

C'était peut être raccordé à une ampoule connecté ?

En complément sur l'anomalie 3 :

Voici les sections qu'il faut prévoir
Si le DB (disjoncteur EDF) est un 10/30A ou 15/45A :
- liaison DB - 1er ID : 10²
- liaison 1er ID - 2ème ID : 10²
- liaison 2ème ID - 3ème ID : 10²
- liaison ID - disjoncteurs :10²

Si le DB est un 30/60A ou 60A fixe :
- liaison DB - 1er ID : 16²
- liaison 1er ID - 2ème ID : 16²
- liaison 2ème ID - 3ème ID : 10²
- liaison ID - disjoncteurs :10²

L'usage de borniers phase/neutre plutôt que du repiquage entre ID pourrait être pertinent.
Ou alors un peigne vertical, mais peu probable que cela existe sur votre matériel peu distribué.

Bonjour.

Voici ce que je peux dire (au vue de vos pièces jointes) :

Anomalie 1
On ne peut pas dire grand chose, car on n'a pas la photo de l'AGCP (le disjoncteur EDF)
Mais on suppose que l'endroit où il est ferme à clé (placard ?)

Anomalie 2
Vous avez un circuit qui n'est pas relié à la terre (on ne sait pas lequel, souvent c'est de l'éclairage)
Mais ce n'est pas essentiel la mesure compensatoire (présence d'un 30mA) ayant été mise en oeuvre.

Anomalie 3
C'est la plus dangereuse.
On voit clairement que la section des fils en entrée et en sortie des différentiels pour alimenter les disjoncteurs n'est pas suffisante. Cela devrait être au moins du 10², voire 16² pour les fils en entrée qui font l'objet d'un repiquage
Idem pour la section des fils vers le disjoncteur EDF qui devrait être en 10² ou 16² (suivant type de disjoncteur EDF)

Anomalie 5a
Je pense que c'est juste parce qu'il n'y a pas d'obturateurs sur les emplacements vides du tableau

Anomalie 5b
On voit des fils sans protection qui entrent dans la boite de dérivation (on ne doit pas pouvoir atteindre des fils avec la lame d'un couteau).
Refaire cela proprement, par exemple en mettant une goulotte ou en déplaçant la boite pour qu'elle englobe les fils.

Bref un peu de boulot, et je rejoins GL, si vous ne vous y connaissez pas assez, faites intervenir un professionnel, surtout si c'est pour louer.

Sur la dernière phrase Lire "Des photos aideraient"

Nulle par on ne vous parle de tableau trop haut.

En revanche, le disjoncteur général EDF semble être dans un endroit accessible avec une clé ou un outil ce qui est dangereux car on ne peut pas couper facilement l'installation électrique en cas d'urgence.

Des aideraient à mieux cerner le problème (cliquez sur "Ajouter un nouveau ficher" en dessous du rectangle de réponse).

Il s'agit en général de l'anomalie B1.3 g "Le dispositif assurant la coupure d'urgence est placé à plus de 1,80 m du sol fini et n'est pas accessible au moyen de marches ou d'une estrade"

Bonjour.

La règle des 1/3 est uniquement présente pour faciliter le passage des fils.
Si vous y arrivez il n'y a aucun soucis normatif.

D'ailleurs la règle des 1/3 n'existe plus si on passe les fils fils avant encastrement, donc on peut la "remplir" au maximum.

Bonjour.

Vous êtes sur que c'est le tableau en hauteur qu'on vous signale une anomalie ?
Car dans les diagnostics, ce contrôle de hauteur est fait uniquement sur le dispositif de coupure générale.

Bonsoir.

Si le différentiel n'est pas sous tension, son bouton test ne peut pas fonctionner.

Bonsoir.

Ce que vous voulez commander à distance n'est pas clair.

Mais sur le fond, à partir du moment où vos radiateurs sont commandés par des contacteurs (on n'a pas bien compris ce qui les pilotait), il est facile de mettre en série n'importe quel contact piloté par un système à distance.
