Question Forum Électricité : Branchement interrupteur

javac
Membre inscrit

9 messages

Bonjour,

J'aimerai brancher une lampe.
Pour cela j'ai une prise électrique pas loin, j'ai donc fais sortir de cette prise un + et un -.
En sortie de cette prise j'ai bien mes 230V.

La question est comment raccorder mon interrupteur à cette prise ?
Quels fils dans quels connecteurs de l'interrupteur.
Et pareil pour la lampe, dans quels connecteurs de l'interrupteur je dois connecter les 2 fils de la lampe ?

Voir le schéma.
Merci de votre aide.

Pour agrandir l'image, cliquez dessus.

14 juin 2019 à 13:13

Réponse 1 d'un contributeur du forum électricité

Branchement interrupteur

javac
Membre inscrit

9 messages

Solution trouvée.
Problème résolu.
-----------------------------------
Le fil bleu (avec le ?) va directement sur l'ampoule.
Le fil marron (avec le ?) sur le L de votre interrupteur et l'autre fil de l'ampoule sur un des deux plots restants sur l'interrupteur.

14 juin 2019 à 17:29

Réponse 2 d'un contributeur du forum électricité

Branchement interrupteur

1Insp
Membre inscrit

4 868 messages

Bonjour,
Vous y êtes arrivé, c'est très bien ; sauf que ce n'est pas conforme : les circuits éclairage et les circuits prises doivent être sur des protections distinctes.
Cordialement.

14 juin 2019 à 18:29

Réponse 3 d'un contributeur du forum électricité

Branchement interrupteur

javac
Membre inscrit

9 messages

Bonjour,

Oui c'est peut-être pas "conforme" mais ça marche. Ceux qui font les lois, les normes et j'en passe ne sont pas toujours les meilleurs, comme on dit, "les conseilleurs ne sont pas les payeurs".
- La loi sur le 80km/h on en revient.
- Le diesel qui était soi-disant une grande révolution on en revient.
- Le solaire on en revient, etc. etc.

14 juin 2019 à 20:17

Réponse 4 d'un contributeur du forum électricité

Branchement interrupteur

CMT
Membre inscrit

10 932 messages

Bien entendu cela marche.

Sur une installation, vous pourriez avoir un seul circuit en 2,5² qui fait tout le tour de maison.
Tant que vous ne dépassez pas 4,5 kW cela suffirait.
Donc en pratique on pourrait tout faire avec 2 circuits pour bénéficier de 9kW ou 3 circuits pour utiliser les 14kW maxi que peut délivrer EDF.

Pourtant la norme en impose nettement plus.
Le principe est la sélectivité : un défaut sur un appareil, a un impact limité sur le reste.
C'est pourquoi par exemple elle impose de séparer les circuits prises et éclairages : si votre luminaire est HS vos prises marchent encore et réciproquement.
Mais c'est vrai ce sont plus des critères de confort pour avoir une installation agréable à vivre, que des critères de sécurité.

14 juin 2019 à 22:16

Réponse 5 d'un contributeur du forum électricité

Branchement interrupteur

1Insp
Membre inscrit

4 868 messages

Bien présomptueux ; merci ; cependant vous avez demandé de l'aide pour brancher un "simple allumage"...

14 juin 2019 à 23:07

Réponse 6 d'un contributeur du forum électricité

Branchement interrupteur

GL
Membre inscrit

29 748 messages

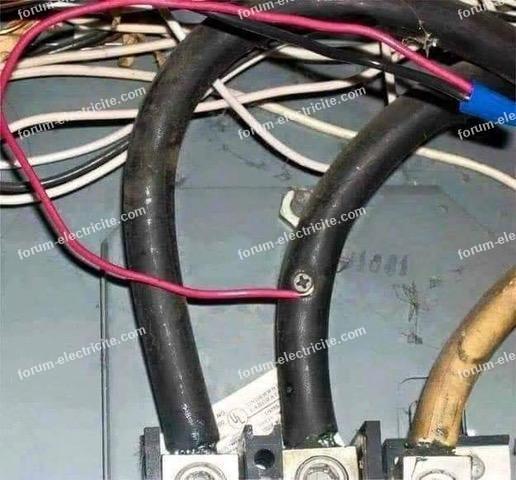

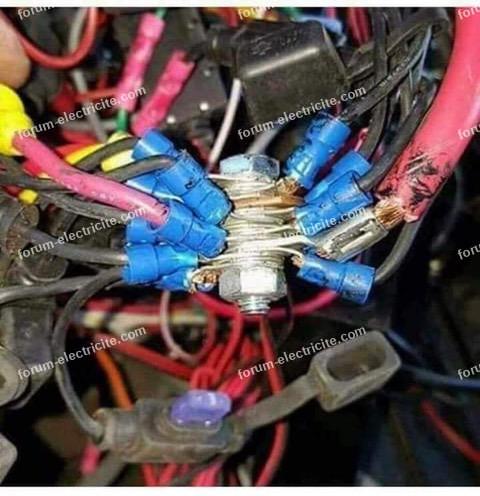

Bonjour. Les normes permettent d'éviter et de condamner ces types de réalisation, qui "marchent" aussi :

Pour agrandir les images, cliquez dessus.

14 juin 2019 à 23:56
