Question installation électrique : Installer un tableau électrique secondaire dans un garage
Bonjour,
Je souhaite installer un tableau électrique secondaire dans le garage qui devient un bureau et une buanderie.
Mes câbles d'alimentation (du tableau principale au secondaire) de 10mm² iront à un disj. diff. de 40A.
Dans ce tableau, en plus du disj.diff. il y aura :
- 4 disj de 20A; 1 pour le sèche linge, un pour le lave linge, un pour le congélateur et un autre pour les 5 PC.
- 1 disj de 16A pour les lumières.
Pouvez vous confirmer que mon approche est bonne ?
Merci beaucoup.
Je souhaite installer un tableau électrique secondaire dans le garage qui devient un bureau et une buanderie.
Mes câbles d'alimentation (du tableau principale au secondaire) de 10mm² iront à un disj. diff. de 40A.
Dans ce tableau, en plus du disj.diff. il y aura :
- 4 disj de 20A; 1 pour le sèche linge, un pour le lave linge, un pour le congélateur et un autre pour les 5 PC.
- 1 disj de 16A pour les lumières.
Pouvez vous confirmer que mon approche est bonne ?
Merci beaucoup.
26 mai 2014 à 11:48
Conseil tableau électrique secondaire électricité réponse 1
Installer un tableau électrique secondaire dans un garage
Bonjour,
Votre approche est bonne, par contre cette réponse ne concerne pas :
- La protection de la canalisation entre le tableau principal et secondaire;
- La valeur et le type de la fonction différentielle.
Apparemment, le même DDR assure la protection des circuits éclairage et PC : tout en étant conforme, un seul défaut et tout est dans le noir.
Cordialement.
Votre approche est bonne, par contre cette réponse ne concerne pas :
- La protection de la canalisation entre le tableau principal et secondaire;
- La valeur et le type de la fonction différentielle.
Apparemment, le même DDR assure la protection des circuits éclairage et PC : tout en étant conforme, un seul défaut et tout est dans le noir.
Cordialement.
26 mai 2014 à 14:47
Conseil tableau électrique secondaire électricité réponse 2
Installer un tableau électrique secondaire dans un garage
Merci pour votre réponse,
Je débute alors si je comprends bien vous me demandez le type du DDR qui peut etre A, AC ou HPI, et j'ai acheté un AC. et je viens de découvrir que pour un congélateur ou un ordinateur il est conseillé un HPI.
Est-il important de changer de DDR ? (budget limité !
)
Sinon le câble d'alimentation qui relie le primaire au secondaire, est dans une gaine de 40mm, spécial extérieur car il passe par les fondations.
Que me conseillez-vous de faire pour éviter d’être dans le noir ?
Cordialement.
Je débute alors si je comprends bien vous me demandez le type du DDR qui peut etre A, AC ou HPI, et j'ai acheté un AC. et je viens de découvrir que pour un congélateur ou un ordinateur il est conseillé un HPI.
Est-il important de changer de DDR ? (budget limité !
)Sinon le câble d'alimentation qui relie le primaire au secondaire, est dans une gaine de 40mm, spécial extérieur car il passe par les fondations.
Que me conseillez-vous de faire pour éviter d’être dans le noir ?
Cordialement.
26 mai 2014 à 15:36
Conseil tableau électrique secondaire électricité réponse 3
Installer un tableau électrique secondaire dans un garage
Bonsoir
Il vous manque un disj 40A maxi au départ du câble en 10².
Je suppose que vous évoquez un interrupteur différentiel et pas un disjoncteur différentiel.
Le HPI est conseillé mais pas obligatoire.
En revanche le type A est obligatoire pour un lave-linge.
Il faudra aller faire échanger votre ID type AC par un type A
C'est vrai que la sélectivité n'est pas idéale, mais acceptable pour 5 circuits dans une buanderie et un bureau.
Vous inspirer de ceci.
@+
Pour agrandir l'image, cliquez dessus.
Il vous manque un disj 40A maxi au départ du câble en 10².
Je suppose que vous évoquez un interrupteur différentiel et pas un disjoncteur différentiel.
Le HPI est conseillé mais pas obligatoire.
En revanche le type A est obligatoire pour un lave-linge.
Il faudra aller faire échanger votre ID type AC par un type A
C'est vrai que la sélectivité n'est pas idéale, mais acceptable pour 5 circuits dans une buanderie et un bureau.
Vous inspirer de ceci.
@+
Pour agrandir l'image, cliquez dessus.
26 mai 2014 à 19:31
Conseil tableau électrique secondaire électricité réponse 4
Installer un tableau électrique secondaire dans un garage
Bonsoir,
vous n'avez pas spécifié si les tableaux étaient accolés ou séparés, et de combien.
Si séparés de plus de 3 m, il faut protéger le câble contre les surintensités, à moins que le DB soit réglé à 40A maxi, et dans ce cas vous ne pourriez mettre qu'un sectionnement.
Pour le DDR, vous avez un lave linge, donc il faut un type A;
Pour le congélateur le DDR HPI est conseillé, mais non obligatoire;
Pour éviter de se trouver dans le noir, il faudrait mettre un DDR (AC) indépendant pour l'éclairage.
Donc, à minima il faut un DDR de type A; après, comme je l'ai écrit c'est suivant les moyens, car le tableau secondaire s'étoffe : 1 sectionnement général, suivi d'1 DDR pour l'éclairage (1DJ) et d'1 DDR pour les circuits PC (4DJ).
Cordialement.
vous n'avez pas spécifié si les tableaux étaient accolés ou séparés, et de combien.
Si séparés de plus de 3 m, il faut protéger le câble contre les surintensités, à moins que le DB soit réglé à 40A maxi, et dans ce cas vous ne pourriez mettre qu'un sectionnement.
Pour le DDR, vous avez un lave linge, donc il faut un type A;
Pour le congélateur le DDR HPI est conseillé, mais non obligatoire;
Pour éviter de se trouver dans le noir, il faudrait mettre un DDR (AC) indépendant pour l'éclairage.
Donc, à minima il faut un DDR de type A; après, comme je l'ai écrit c'est suivant les moyens, car le tableau secondaire s'étoffe : 1 sectionnement général, suivi d'1 DDR pour l'éclairage (1DJ) et d'1 DDR pour les circuits PC (4DJ).
Cordialement.
26 mai 2014 à 21:31
Conseil tableau électrique secondaire électricité réponse 5
Installer un tableau électrique secondaire dans un garage

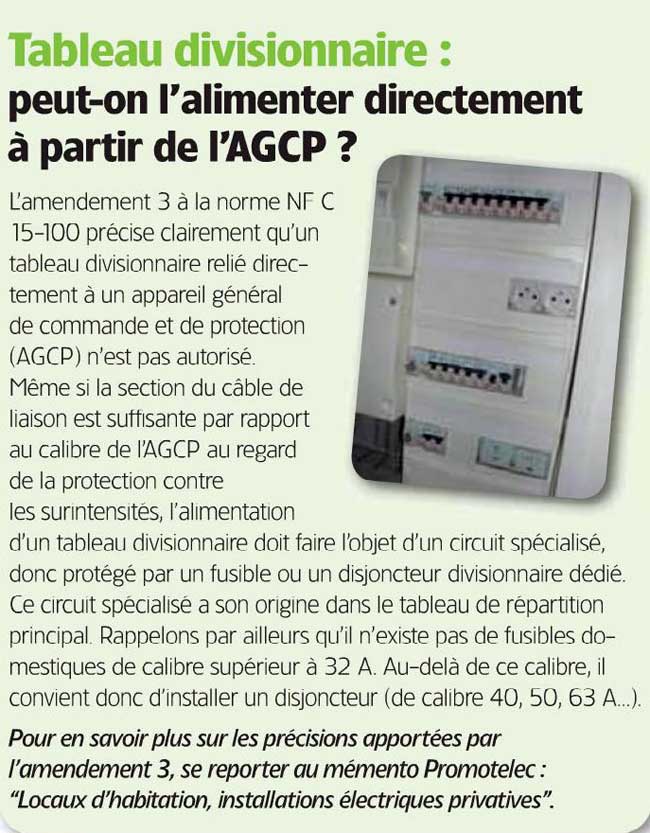

Quel que soit l'intensité de réglage, si le tableau divisionnaire n'est pas à proximité, il faut mettre un disjoncteur au départ.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
27 mai 2014 à 00:10
Conseil tableau électrique secondaire électricité réponse 6
Installer un tableau électrique secondaire dans un garage
Bonjour,
Il serait préférable de s'appuyer sur un article de norme plutôt que sur une interprétation de l'amendement (A3), qui certes, a rajouté le tableau divisionnaire aux circuits spécialisés (771.314.2.2) et dont le tableau 771F s'arrête à la section de 6².
L'amendement que j'ai en possession date de 2010, peut être y en a t-il un nouveau.
Pour ma part, je n'arrive pas à prouver qu'une canalisation en 10², en aval d'un DB réglé à 40A, équipé d'un sectionnement pour recherche éventuelle de défaut est incompatible avec les règles 4-43 et 5-53 de la norme.
Cordialement.
Il serait préférable de s'appuyer sur un article de norme plutôt que sur une interprétation de l'amendement (A3), qui certes, a rajouté le tableau divisionnaire aux circuits spécialisés (771.314.2.2) et dont le tableau 771F s'arrête à la section de 6².
L'amendement que j'ai en possession date de 2010, peut être y en a t-il un nouveau.
Pour ma part, je n'arrive pas à prouver qu'une canalisation en 10², en aval d'un DB réglé à 40A, équipé d'un sectionnement pour recherche éventuelle de défaut est incompatible avec les règles 4-43 et 5-53 de la norme.
Cordialement.
27 mai 2014 à 10:23
Conseil tableau électrique secondaire électricité réponse 7
Installer un tableau électrique secondaire dans un garage
Déjà je souhaite vous remercier pour vos conseils, votre implication, et de prendre le temps de m'expliquer !
J'ai du mal avec les termes, je ne sais pas ce que veux dire "DB' ?
Je vais essayer d’être clair, donc mon tableau secondaire se trouve à 5m du tableau principal.
D'autre part, j'ai lu sur différents sites spécialisés, que mettre un Interrupteur Diff. et un disjoncteur revient à mettre un disjoncteur différentiel, est-ce vrai ?
Voici le modèle de mon DDR : Disjoncteur différentiel 40A Type AC 30mA 6kA Courbe C
http://www.alliancelec.fr/disjoncteur-differentiel-legrand/3818-disjoncteur-differentiel-legrand-40a-type-ac-30ma-6ka-courbe-c-dx3-4500-vis-auto-unin-230v-2-modules.html
Si je résume bien vos conseils, il faut :
- 1ère rangée : Interrup. Diff. Type A de 40A (qui sera relié à un Disj. de 40A, dans le Tableau principal) et dans cette rangée je mets 3 disj. pour le lave-linge, le sèche-linge et le congélateur.
- 2ème rangée : Disj. Diff. de Type AC pour les autres prises et l'éclairage.
Mon problème (si j'ai bien tout compris) c'est que mon tableau secondaire contient 1 rangée de 13 modules.
Je suis tout ouïe pour suivre vos recommandations.
Merci encore.
J'ai du mal avec les termes, je ne sais pas ce que veux dire "DB' ?
Je vais essayer d’être clair, donc mon tableau secondaire se trouve à 5m du tableau principal.
D'autre part, j'ai lu sur différents sites spécialisés, que mettre un Interrupteur Diff. et un disjoncteur revient à mettre un disjoncteur différentiel, est-ce vrai ?
Voici le modèle de mon DDR : Disjoncteur différentiel 40A Type AC 30mA 6kA Courbe C
http://www.alliancelec.fr/disjoncteur-differentiel-legrand/3818-disjoncteur-differentiel-legrand-40a-type-ac-30ma-6ka-courbe-c-dx3-4500-vis-auto-unin-230v-2-modules.html
Si je résume bien vos conseils, il faut :
- 1ère rangée : Interrup. Diff. Type A de 40A (qui sera relié à un Disj. de 40A, dans le Tableau principal) et dans cette rangée je mets 3 disj. pour le lave-linge, le sèche-linge et le congélateur.
- 2ème rangée : Disj. Diff. de Type AC pour les autres prises et l'éclairage.
Mon problème (si j'ai bien tout compris) c'est que mon tableau secondaire contient 1 rangée de 13 modules.
Je suis tout ouïe pour suivre vos recommandations.
Merci encore.
27 mai 2014 à 11:35
Conseil tableau électrique secondaire électricité réponse 8
Installer un tableau électrique secondaire dans un garage
Bonjour,
1) DB = disjoncteur de branchement, appelé aussi AGCP: appareil général de commande et de protection.
2) Disjoncteur différentiel et inter différentiel + disjoncteur (DJ): techniquement c'est le même résultat, mais le disjoncteur différentiel est vendu plus cher que l'inter diff (ID) + disjoncteur (DJ)
3) A minima (comme je l'ai écrit) le tableau divisionnaire peut être tel que dessiné par CMT en post 3; total 7 modules.
4) Si vous voulez éviter le "noir" sur défaut; il faut commencer le tableau divisionnaire par :
a) un inter général 2*40A, suivi d'un ID 2*40A 30mA type A suivi de vos 3 ou 4 DJ 20A,
b) toujours en aval de cet inter général, le disj diff 30mA type AC (que vous possédez) suivi du DJ 16A éclairage et du DJ des prises si vous ne l'avez pas mis avec le précédent. Total 11 modules.
Vous n'avez pas répondu si les tableaux étaient distants ou non; on va supposer que oui, et dans ce cas, comme il faut protéger les ID à leur courant d'emploi, et ne connaissant pas le réglage du DB, vous placez un DJ 2*40A pour assurer cette limitation.
Cordialement.
1) DB = disjoncteur de branchement, appelé aussi AGCP: appareil général de commande et de protection.
2) Disjoncteur différentiel et inter différentiel + disjoncteur (DJ): techniquement c'est le même résultat, mais le disjoncteur différentiel est vendu plus cher que l'inter diff (ID) + disjoncteur (DJ)
3) A minima (comme je l'ai écrit) le tableau divisionnaire peut être tel que dessiné par CMT en post 3; total 7 modules.
4) Si vous voulez éviter le "noir" sur défaut; il faut commencer le tableau divisionnaire par :
a) un inter général 2*40A, suivi d'un ID 2*40A 30mA type A suivi de vos 3 ou 4 DJ 20A,
b) toujours en aval de cet inter général, le disj diff 30mA type AC (que vous possédez) suivi du DJ 16A éclairage et du DJ des prises si vous ne l'avez pas mis avec le précédent. Total 11 modules.
Vous n'avez pas répondu si les tableaux étaient distants ou non; on va supposer que oui, et dans ce cas, comme il faut protéger les ID à leur courant d'emploi, et ne connaissant pas le réglage du DB, vous placez un DJ 2*40A pour assurer cette limitation.
Cordialement.
27 mai 2014 à 18:32
Conseil tableau électrique secondaire électricité réponse 9
Installer un tableau électrique secondaire dans un garage
Bonsoir
Pour en revenir à l'aspect normatif, rien de nouveau depuis l'amendement A3 de 2010, mais il dit bien :
- que le tableau divisionnaire est un circuit spécialisé (771.314.2.2)
- que tout circuit doit être protégé par un dispositif de protection qui est soit un fusible soit un disjoncteur (771.533)
- que pour les sections supérieures au 6², il faut se reporter aux règles générales de la NF 15-100 (tableau 771F)
Donc pour moi un tableau divisionnaire alimenté en 10² doit être protégé par un disjoncteur de calibre approprié (en théorie 45A, mais vu que cela n'existe pas, 40A)
Pour éviter d'être dans le noir, un interrupteur sectionneur + 2 différentiels 30mA me semble luxueux pour l'usage décrit.
Ce genre de défaut n'arrive pas souvent et une lampe de poche peut fort bien suffire le temps d'abaisser le disjoncteur du circuit incriminé.
Bien cordialement.
Pour en revenir à l'aspect normatif, rien de nouveau depuis l'amendement A3 de 2010, mais il dit bien :
- que le tableau divisionnaire est un circuit spécialisé (771.314.2.2)
- que tout circuit doit être protégé par un dispositif de protection qui est soit un fusible soit un disjoncteur (771.533)
- que pour les sections supérieures au 6², il faut se reporter aux règles générales de la NF 15-100 (tableau 771F)
Donc pour moi un tableau divisionnaire alimenté en 10² doit être protégé par un disjoncteur de calibre approprié (en théorie 45A, mais vu que cela n'existe pas, 40A)
Pour éviter d'être dans le noir, un interrupteur sectionneur + 2 différentiels 30mA me semble luxueux pour l'usage décrit.
Ce genre de défaut n'arrive pas souvent et une lampe de poche peut fort bien suffire le temps d'abaisser le disjoncteur du circuit incriminé.
Bien cordialement.
27 mai 2014 à 20:02
Conseil tableau électrique secondaire électricité réponse 10
Installer un tableau électrique secondaire dans un garage
Bonjour,
Merci d'avoir réécrit ce que j'ai dit ;
Pour le luxueux, la décision appartient à Jackbauer, je ne l'ai pas imposé.
Remarque perso sur Disj diff ou ID + diff : le premier est plus cher, c'est vrai, mais parfois son utilisation évite la protection des ID au courant d'emploi; résultat on s'y retrouve.
Cordialement.
Merci d'avoir réécrit ce que j'ai dit ;
Pour le luxueux, la décision appartient à Jackbauer, je ne l'ai pas imposé.
Remarque perso sur Disj diff ou ID + diff : le premier est plus cher, c'est vrai, mais parfois son utilisation évite la protection des ID au courant d'emploi; résultat on s'y retrouve.
Cordialement.
28 mai 2014 à 13:10
Conseil tableau électrique secondaire électricité réponse 11
Installer un tableau électrique secondaire dans un garage
Je pense avoir tout compris.
@1Insp : dans le post 7, j'ai bien indiqué que le tableau secondaire était à 5m du tableau principal.
Je vous remercie pour vos réponses très pointues !
Cordialement.
@1Insp : dans le post 7, j'ai bien indiqué que le tableau secondaire était à 5m du tableau principal.
Je vous remercie pour vos réponses très pointues !
Cordialement.
29 mai 2014 à 08:46
Pour poser une réponse, vous devez être identifié.
Si vous ne possédez pas de compte, créez-en un ICI.
Si vous ne possédez pas de compte, créez-en un ICI.
Questions apparentées dans le forum Électricité
- 1. Relier disjoncteur principal au tableau électrique secondaire
- N°22642 : Bonjour à tous. Voilà j’ai besoin de relier mon disjoncteur principal à mon tableau qui est à 15 mètres. Ai-je le droit de passer des fils directement dans une gaine ICtA ou dois-je avoir un câble 4G16mm² ro2v que je...
- 2. Installation d'un tableau électrique secondaire
- N°13549 : Bonjour, J'ai l'intention d'installer un tableau électrique secondaire dans mon grenier pour alimenter l'étage de ma maison que j’aménage, je pense démarrer mon alimentation de l'alimentation du tableau principal en 6mm²...
- 3. Installer pompe à chaleur sur tableau secondaire
- N°23455 : Bonjour. Je souhaite faire installer une PAC à côté de ma cave. Le plombier m'a dit qu'il faudrait 2 5G6, un pour l'appareil l'autre pour les groupes extérieurs. Je peux me repiquer sur le tableau secondaire qui est...
- 4. Installer un compteur divisionnaire
- N°20419 : Bonjour à tous, Je souhaite équiper mon garage attenant à la maison en électricité. Garage = 5mx3m40. 1 mezzanine prévue pour stocker du bazar. Garage adossé au cellier où se trouve le compteur principal. Abonnement...
- 5. Relier un tableau secondaire garage au tableau principal maison
- N°7771 : Bonjour Je dois relier un tableau secondaire (garage) au tableau principal (maison). La distance entre les deux est de 40 mètres. Dans le garage, il y aura 3 néons, 3 prises et un moteur de porte. La puissance du compteur...
- 6. Tableau principal secondaire délesteur tableau garage
- N°22417 : Bonjour. Je viens à vous pour une aide sur le tableau électrique secondaire et principal pour l’aménagement de mes combles, je commence par toutes les infos possibles et les questions après. J'ai une maison avec...
- 7. Raccorder mon tableau secondaire
- N°6535 : Bonjour Je souhaite installer un tableau secondaire dans mon garage en partant du tableau principal afin de brancher un lave-linge, un congélateur, une prise chaudière à gaz, trois prises électriques et trois points lumineux....
- 8. Installer tableau secondaire dans les combles
- N°24513 : Bonjour à tous. Je suis en train de rénover une maison et je vais commencer l'aménagement des combles. Concernant la distribution d'électricité, je souhaite éviter de charger trop le tableau principal du rez-de-chaussée,...
- 9. Installation tableau secondaire sous vieux tableaux fusibles
- N°19254 : Bonjour, Ma maison, achetée en 2013, est aux normes de l’époque de sa construction, A savoir 1979. Entre temps différents propriétaires ont fait des bricoles dans la maison (notamment le sous sol) et sur le tableau...
- 10. Tableau divisionnaire pour atelier bois
- N°25030 : Bonjour. Ma question a sans doute déjà été traitée, mais je m'y perds dans toutes les solutions discutées. Je compte installer un nouveau tableau électrique dans mon garage, où sera disposée une machine à bois (3...
Utilisation d'un multimètre >> Consulter la fiche |
Informations sécurité Les Consignes à suivre. >> Consulter la fiche |
Normes Electriques La NF C15-100. >> Consulter la liste |
LA FIN DES LAMPES A INCANDESCENCE >> Consulter l'article |
LE VA ET VIENTFONCTIONNEMENT ET CABLAGE >> Consulter la fiche |
LE TELERUPTEURFONCTIONNEMENT ET CABLAGE >> Consulter la fiche |
Informations sur le forum Électricité Informations sur le moteur du forum Mentions légalesMentions légales :Le contenu, textes, images, illustrations sonores, vidéos, photos, animations, logos et autres documents constituent ensemble une œuvre protégée par les lois en vigueur sur la propriété intellectuelle (article L.122-4).
Aucune exploitation commerciale ou non commerciale même partielle des données qui sont présentées sur ce site ne pourra être effectuée sans l'accord préalable et écrit de la SARL Bricovidéo.
Toute reproduction même partielle du contenu de ce site et de l'utilisation de la marque Bricovidéo sans autorisation sont interdites et donneront suite à des poursuites. >> Lire la suite
