Question Forum Électricité : Section câble vers tableau divisionnaire
Bonjour.
Je souhaite relier un tableau divisionnaire depuis mon tableau principal en triphasé. Je pense faire comme ceci :
Départ depuis un disjoncteur 3P+N - 20A depuis le tableau principal pour alimenter le tableau divisionnaire.
Arrivée à un interrupteur sectionneur 4P - 40A (ou 63A) sur le tableau divisionnaire.
Pouvez-vous me confirmer que ce système est conforme ?
Ensuite vient la question du câblage. J'ai une distance d'environ 15 mètres entre le tableau principal et le tableau divisionnaire. Vu que je me limite avec le disjoncteur à 20A j'ai trouvé que je pouvais réaliser mon installation avec du 5G2.5. Est-ce exact et est-ce suffisant ?
Est-ce que le fil de terre entre le tableau principal et le tableau divisionnaire ne devrait pas être en 16² ?
Merci d'avance.
Je souhaite relier un tableau divisionnaire depuis mon tableau principal en triphasé. Je pense faire comme ceci :
Départ depuis un disjoncteur 3P+N - 20A depuis le tableau principal pour alimenter le tableau divisionnaire.
Arrivée à un interrupteur sectionneur 4P - 40A (ou 63A) sur le tableau divisionnaire.
Pouvez-vous me confirmer que ce système est conforme ?
Ensuite vient la question du câblage. J'ai une distance d'environ 15 mètres entre le tableau principal et le tableau divisionnaire. Vu que je me limite avec le disjoncteur à 20A j'ai trouvé que je pouvais réaliser mon installation avec du 5G2.5. Est-ce exact et est-ce suffisant ?
Est-ce que le fil de terre entre le tableau principal et le tableau divisionnaire ne devrait pas être en 16² ?
Merci d'avance.
16 avril 2023 à 20:21
Réponse 1 d'un contributeur du forum électricité
Section câble vers tableau divisionnaire
Bonjour.
Mais en général on prévoit du 6² afin que ce soit évolutif.
Citation :C'est conforme, mais un interrupteur sectionneur 20A suffirait.
Pouvez-vous me confirmer que ce système est conforme ?
Citation :Oui au sens strict de la norme cela suffit.
Ensuite vient la question du câblage. J'ai une distance d'environ 15 mètres entre le tableau principal et le tableau divisionnaire. Vu que je me limite avec le disjoncteur à 20A j'ai trouvé que je pouvais réaliser mon installation avec du 5G2.5. Est-ce exact et est-ce suffisant ?
Mais en général on prévoit du 6² afin que ce soit évolutif.
Citation :Non même section que les conducteurs actifs.
Est-ce que le fil de terre entre le tableau principal et le tableau divisionnaire ne devrait pas être en 16² ?
16 avril 2023 à 22:50
Réponse 2 d'un contributeur du forum électricité
Section câble vers tableau divisionnaire
Merci pour le retour.
Pour l'interrupteur sectionneur, vu que ce n'est pas une protection mais le courant maximal supporté, j'ai pris le 40 A, qui est plus facile à trouver et moins cher que le 20 A (du moins chez Schneider).
Vu que je suis en 12 kVA, j'ai préféré rester sur du 5G2.5, question de coûts. Je vais de toute façon acheter un touret de 50 m de 5G2.5, donc autant l'utiliser.
Je pourrais monter le compteur jusqu'à 18 kVA (arrivée EDF 10A30), mais les gros consommateurs sont au rez-de-chaussée sur le tableau principal, donc 20 A par tableau divisionnaire me suffisent amplement.
Je les mettrais en gaine ICTA au cas où un jour je voudrais augmenter le calibre.
Pour l'interrupteur sectionneur, vu que ce n'est pas une protection mais le courant maximal supporté, j'ai pris le 40 A, qui est plus facile à trouver et moins cher que le 20 A (du moins chez Schneider).
Vu que je suis en 12 kVA, j'ai préféré rester sur du 5G2.5, question de coûts. Je vais de toute façon acheter un touret de 50 m de 5G2.5, donc autant l'utiliser.
Je pourrais monter le compteur jusqu'à 18 kVA (arrivée EDF 10A30), mais les gros consommateurs sont au rez-de-chaussée sur le tableau principal, donc 20 A par tableau divisionnaire me suffisent amplement.
Je les mettrais en gaine ICTA au cas où un jour je voudrais augmenter le calibre.
16 avril 2023 à 23:15
Réponse 3 d'un contributeur du forum électricité
Section câble vers tableau divisionnaire
Attention, vous avez beaucoup de chauffage électrique à l'étage.
Même si l'usage est occasionnel, cela peut tirer beaucoup ponctuellement et un radiateur tire toujours sa puissance maxi s'il s'enclenche.
Si a un moment les 3500W des chauffages chambre 1 et 2 et salle de jeux qui s'enclenchent et que vous passez l'aspirateur dans la chambre parentale, votre disjoncteur 20A peut sauter, et même s'il ne saute pas, cela fait fonctionner votre 2,5² très proche de sa limite maxi, ce qui n'est pas idéal.
Je suppose que la distance n'est pas bien élevée entre le tableau du RDC et celui de l'étage et quelles dizaines de mètres de 6² ne vous couteront pas bien cher.
Quand à la grange, je passerais sans doute également en 6² compte tenu de la recharge de véhicule électrique et de la longueur qui est sans doute plus élevé entre les bâtiments.
Par ce que là, cela va tirer en continu pendant longtemps.
Même si l'usage est occasionnel, cela peut tirer beaucoup ponctuellement et un radiateur tire toujours sa puissance maxi s'il s'enclenche.
Si a un moment les 3500W des chauffages chambre 1 et 2 et salle de jeux qui s'enclenchent et que vous passez l'aspirateur dans la chambre parentale, votre disjoncteur 20A peut sauter, et même s'il ne saute pas, cela fait fonctionner votre 2,5² très proche de sa limite maxi, ce qui n'est pas idéal.
Je suppose que la distance n'est pas bien élevée entre le tableau du RDC et celui de l'étage et quelles dizaines de mètres de 6² ne vous couteront pas bien cher.
Quand à la grange, je passerais sans doute également en 6² compte tenu de la recharge de véhicule électrique et de la longueur qui est sans doute plus élevé entre les bâtiments.
Par ce que là, cela va tirer en continu pendant longtemps.
17 avril 2023 à 08:38
Réponse 4 d'un contributeur du forum électricité
Section câble vers tableau divisionnaire
Merci, je vais me noter cela. En effet, pour quelques centaines d'euros, mieux vaut être prudent.
Pour le VE, le chargeur propose des réglages de 8A à 16A (soit de ~5kW à 11kW). Sachant qu'à 8A je pourrais la recharger entièrement durant les 8 heures creuses, je compte essentiellement utiliser ce réglage.
Aussi, cela évite une trop forte sollicitation sur le réseau, surtout qu'avec un abonnement 12kVa je serais vite au maximum de mon abonnement si je charge à 11kW !
J'ai créé un autre sujet avec l'ensemble de l'installation prévue pour avis.
Encore merci pour vos conseils et remarques.
Bonne journée.
Pour le VE, le chargeur propose des réglages de 8A à 16A (soit de ~5kW à 11kW). Sachant qu'à 8A je pourrais la recharger entièrement durant les 8 heures creuses, je compte essentiellement utiliser ce réglage.
Aussi, cela évite une trop forte sollicitation sur le réseau, surtout qu'avec un abonnement 12kVa je serais vite au maximum de mon abonnement si je charge à 11kW !
J'ai créé un autre sujet avec l'ensemble de l'installation prévue pour avis.
Encore merci pour vos conseils et remarques.
Bonne journée.
17 avril 2023 à 11:59
Réponse 5 d'un contributeur du forum électricité
Section câble vers tableau divisionnaire
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe de Bricovideo.
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe de Bricovideo.
17 avril 2023 à 12:44
Réponse 6 d'un contributeur du forum électricité
Section câble vers tableau divisionnaire

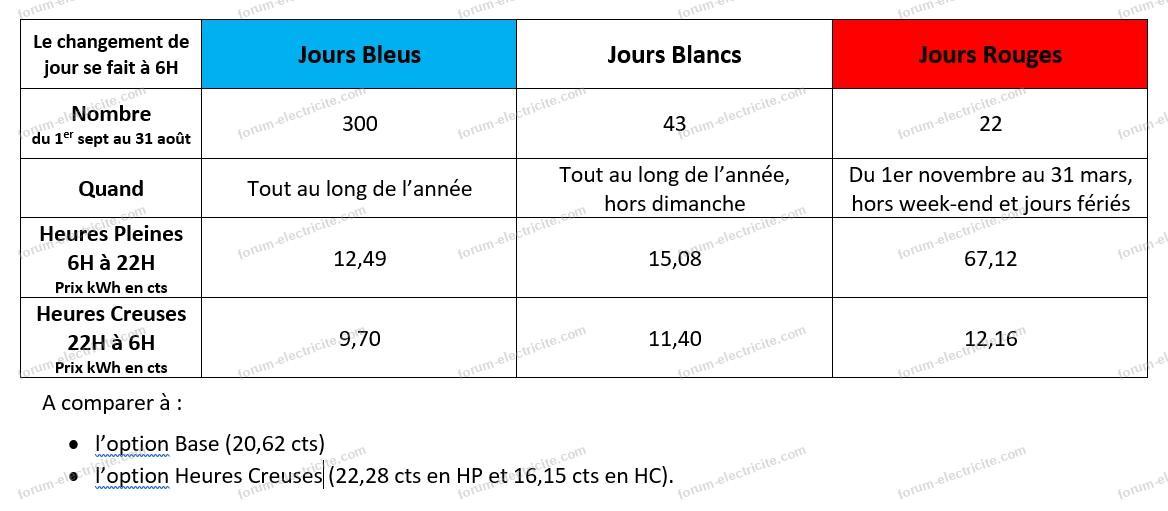

Pour la recharge en HC, côté abonnement, si vous avez un chauffage principal au bois qui vous permet de ne pas chauffer à l'électrique en journée les jours rouges, je vous conseille un abonnement Tempo.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
17 avril 2023 à 14:06
