Bonjour,

Les deux tableaux sont distants d'environ vingt mètres, afin de m'éviter des allers-retours inutiles.

Merci encore pour votre réponse, je souhaite mettre un sectionneur car je préfère isoler directement mon tableau si j’ai besoin de modifier mon tableau (on ne sais jamais si quelqu’un a l’idée de repositionner le 32A…).

Merci pour la réponse.

Bonjour,

Lors de la réfection du circuit électrique, tous les circuits "prises" ont été câblés en 2,5mm², quel que soit le nombre de prises dessus.

Concernant les disjoncteurs, dois-je mettre le calibre approprié en fonction de la section du câble ou du nombre de prises, c'est-à-dire :
- 20A pour le 2,5mm²
- 16A si le nombre de prises est inférieur à 8 (équivalent au câblage en 1,5mm²)

Personnellement, je suis parti pour mettre des disjoncteurs de 20A (je souhaite tout remettre dans la même marque).
Cordialement.

Bonjour à tous.

Mon ancienne chaufferie (devenu atelier) est câblée selon le schéma ci-joint en 6 mm²

Le disjoncteur 32A (tableau principal) est un Legrand 406777, j’aurais voulu savoir si celui-ci convient bien pour le moment car je souhaiterais rajouter un sectionneur sur le table secondaire pour m’éviter des aller-retour quand je veux modifier mon tableau secondaire.

Donc si je mets un interrupteur-sectionneur Legrand 406434 en aval de celui-ci, suis je toujours bon ? Si je met un sectionneur 40A (Réf Legrand 406527) serais toujours dans les normes ?

Merci et je reste disponible si vous souhaitez plus d’infos.

Pour agrandir l'image, cliquez dessus.

Merci pour votre réponse, il me reste plus qu’à mettre un différentiel.

Bonjour.

Je voudrais savoir si mon montage est correct ou bien si je dois le modifier.
J’ai installé une prise extérieure de type Plexo, câblée en 2,5mm² que j’ai relié directement sur un disjoncteur 20A.
Cette prise est posée sur le mur de ma terrasse afin de pouvoir y brancher un karcher ou autre chose).

Dois-je la mettre sur un différentiel indépendant ou puis laisser comme ça.
Pour l’instant la prise est seule sur le circuit mais je vais y mettre en parallèle une deuxième afin d’y mettre des panneaux solaires plug & Play (pas plus de 2kW)

J’espère avoir été clair.
Merci

Bonjour CMT,

Les deux maisons sont reliées par un couloir, donc si j'ai bien compris :
Je peux simplement relier la terre des deux tableaux entre eux.
Je peux tout passer en U-1000 R2V 3G16, ce qui me facilitera la vie pour passer le câble.

Merci à vous pour tous ces conseils.

Bonjour à tous.

Les travaux de réunification entre les 2 tableaux a pris un très sérieux retard donc, je reviens vers vous pour finaliser la chose.
Je vais mettre une section de 16mm² entre les 2 tableaux afin d’être "tranquille" si je dois mettre des radiateurs supplémentaires, par contre je ne sais pas quel type mettre, j’hésite sur les 3 choix suivants :

A) U-1000 R2V 2x16mm² + conducteur de terre séparément (avec Gaine pour terre)
B) U-1000 R2V 3G16 (sans gaine)
C) 3 H07V-R 16mm² (avec gaine)

Dans le schéma de Carminat, posté ci-dessus, je vous que chaque tableau garde sa propre mise à la terre avec une terre entre les 2, j’avais lu qu’il fallait mieux garder qu’une mise à la terre, du coup je suis un peu perdu.

Merci encore pour votre aide.

Bonjour.

Après réflexion, je pense comme vous, il faut faire la demande pour la dépose.

Bonjour.

Je verrais le moment venu avec Enedis car j’ai pas vraiment envie de payer une dépose de compteur.

Merci à vous pour vos réponses.

1000 excuses pour le retard, merci pour votre nouvelle réflexion, je crois que je n avais pas précisé les 2 habitations sont déjà réunis en 1 seule. Du coup je vais faire la modification du mon circuit comme l as suggéré CMT, et du coup passez a un abonnement 9kva, en espérant que ca suffise.

Par contre puis je arrêter un des 2 abonnements et ne pas demander la dépose du Linky ?

Cordialement.

Déjà Merci à Vous pour vos réponses, et désolé pour le retard.

@ 1Insp : Faut que je fasse les calculs pour voir réellement, car au vu de la nouvelle configuration, il y aura moins de "choses" énergivores (plus de cuisine, Salle d'eau avec nouveau chauffe-eau plus petit...).

@ CMT : Merci pour toutes vos infos, donc si j''ai bien compris, dans mon cas, les 2 logements ne font plus qu'un, donc je ne suis pas obligé de mettre le disjoncteur et le sectionneur, c'est juste une question d'envie...

Mais perso, je préfère jouer la sécurité donc je vais regarder pour commander le disjoncteur et le sectionneur.
Concernant la mise à la terre je peux donc supprimer l'une des 2 tableaux une fois les 2 borniers reliés entre eux ?

Vous me parlez d'abonnement 12kVa, avec un 9kVa ne suffirait-il pas au vue de suppressions de certains équipements dit gourmands ?

Merci encore à vous pour vos réponses ;)

Bonjour.

Pour commencer quelques explications : je viens d'acquérir la maison mitoyenne a ma résidence principale, du coup je me retrouve avec 2 abonnements EDF, ce qui veut dire 2 compteurs et 2 tableaux principaux (séparés de 15m environ).
Je souhaiterais relier les 2 tableaux entre eux en vue de supprimer un abonnement. donc voici mes questions :

1/ puis-je relier via du 16mm² les 2 tableaux entre entre en me repiquant sur des peignes verticaux (Legrand Drivia - Ref 405001) ou dois je passer par un bornier ?
2/ dois-je installer un interrupteur sectionneur obligatoirement -> Legrand DX3 Bipolaire 400V - 63A - ref 406441 (projet 4) ?
3/ Concernant la terre dois je garder 1 seul bornier de terre donc repasser un câble de 16mm² entre les 2 tableaux ou puis-je garder les 2 borniers séparés ?
4/ concernant les calibres de mes disjoncteurs abonnés lequel serait le plus approprié ?
5/ le câble de 16mm² passera dans le plafond, dois-je le passer sous gaine ICTA ?
6/ Concernant le calibre du disjoncteur sectionneur (si nécessaire) puis-je prendre un 40 A ou faut il qu'il soit en 63 A ?
C'est tout pour le moment, je reste à votre disposition si vous avez besoin de renseignements supplémentaires.
Merci.

Pour agrandir les images, cliquez dessus.

@ CMT
Merci pour vos précieuses réponses, je vais regarder tout ça de plus près.
Je vais aussi regarder cette histoire de rentabilité des HC, car Vous n'êtes pas le 1er à me le dire.
Bonne Journée.

@ CMT
Merci pour ces compléments d'informations.

J'ai encore une question concernant les HC / HP : vu que je vais bientôt regrouper 2 maisons en une seule, je vais disposer de 2 chauffe-eau, puis-je avoir 2 contacteurs (1 sur chaque tableau) et surtout est-ce autorisé de "doubler" les câbles C1 et C2 ou dois-je mettre 1 seul chauffe-eau et du coup refaire toute la plomberie.
Cordialement.

Oupss j'ai oublié de le préciser...

C'est le 1er, car pour moi il était équivalent au 3éme.
Par contre as t-on le droit de changer les câbles venant de Linky C1 / C2 ?
Si oui par quelle section ?

Cordialement.

Encore merci pour vos réponses.

@CMT / REMI
C'est bien noté, je vais remplacer mes 40A par des 63, je pourrais les recaser autre part plus tard sur mon futur tableau, et je vais passer directement entre le DB et mon tableau en 16².
Côté connexion entre Diff et disjoncteurs, j'ai mis des peignes comme Vous me l'avez conseillé.

J'ai suivi vos conseils pour mon tableau divisionnaire, j'ai protégé par un disjoncteur 32A, mon câble de 6² (je verrais si je peux retirer une ligne en 10² protégé par un 40A un peu plus tard).
Pour l'instant j'ai équilibré mes disjoncteurs grâce au rajout d'un Inter Diff 40A afin d'éviter d'en avoir plus de 8 par 40A.

Par contre je viens de changer mon contacteur Heures Peines / Creuses 25A - Legrand 4125 01 - et j'ai un petit soucis de connexion, j'ai plusieurs plans pour le câblage (dont 2 de chez Legrand) donc je suis un peu perdu, je sais pas si celui que j'ai fait est bon

Merci encore et bonne Journée.

Pour agrandir les images, cliquez dessus.

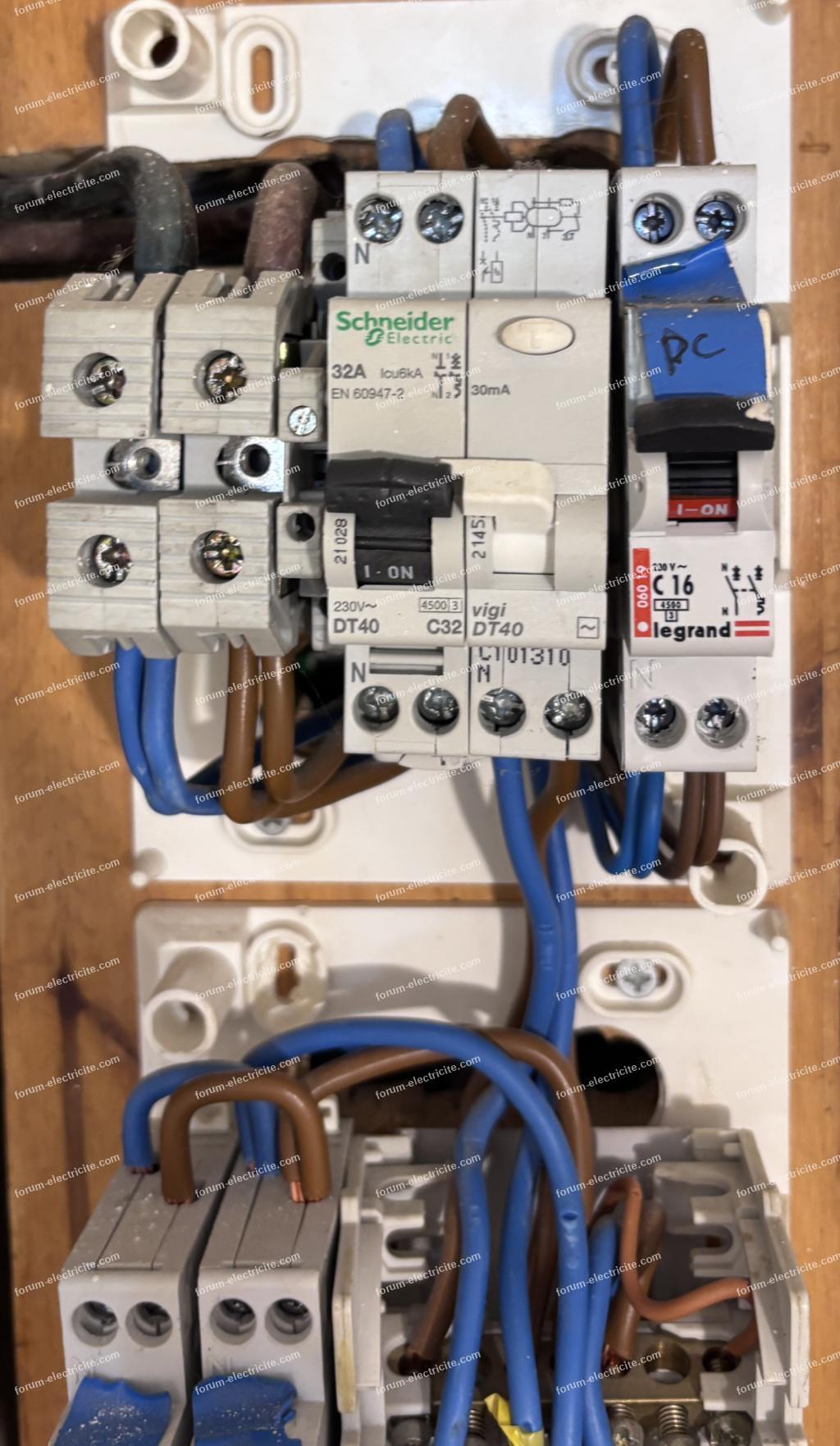

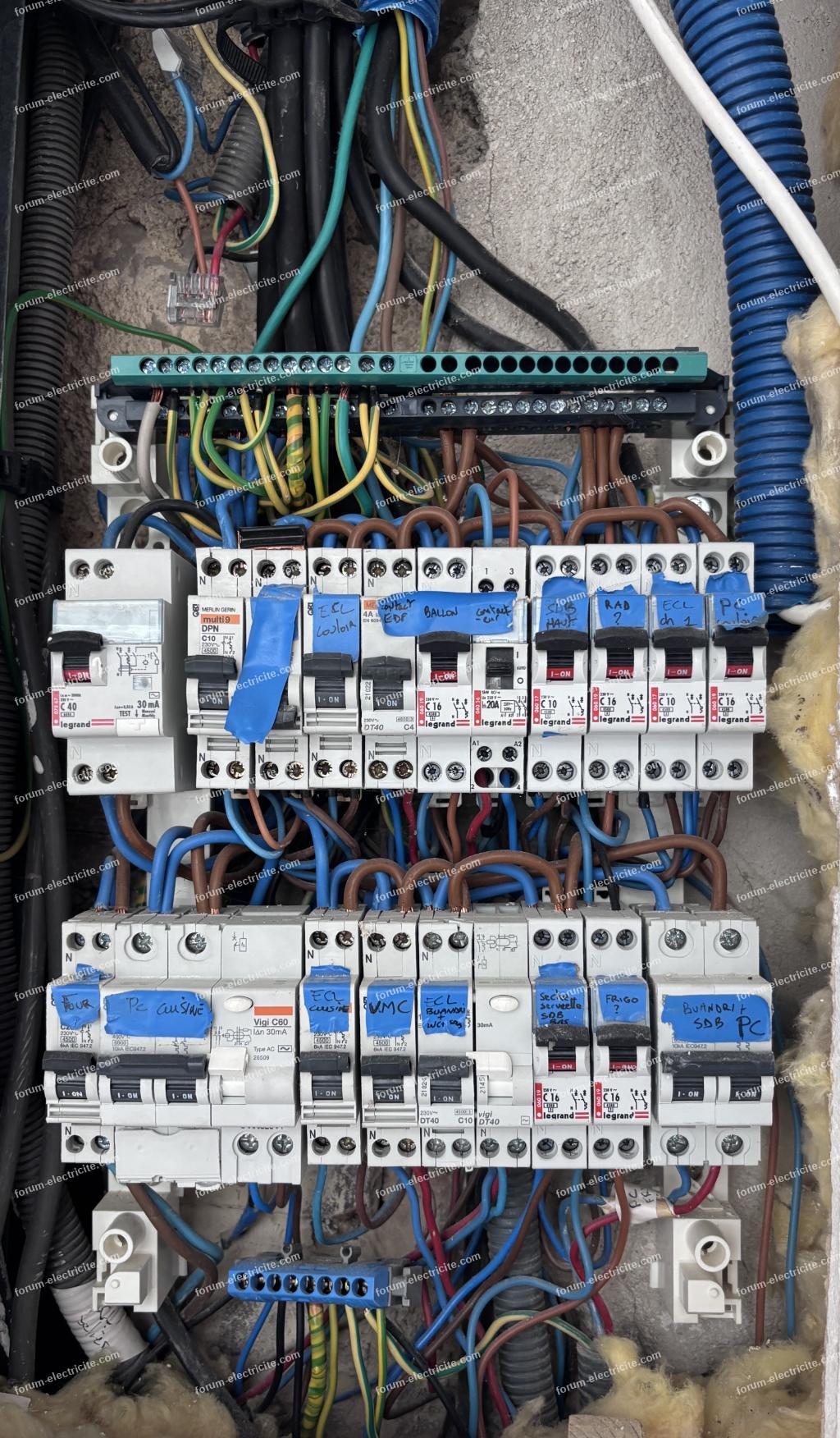

Bonjour, tout d'abord merci d'avoir pris le temps d'apporter des réponses à mon problème.

@ CMT :

Citation :
Est-ce que le disjoncteur EDF est dans le logement ?

Si Vous parlez du 300mA, il est dans le logement avec le Linky à environ 1.5m du tableau.
@ REMI

Citation :
Pour moi la seule chose gênante dans l'installation actuelle est le premier différentiel 30 mA.
Il empêche la sélectivité pour les deux autres qui sont en aval.

C'est bien ce que je pensais, j'étais parti sur le même raisonnement

Citation :
Dans le tableau, le multimarque de la première rangée avec les fils en guise de pont n'est pas top, il faudrait partir sur une marque unique pour tout le tableau pour pouvoir mettre un peigne.

Ne Vous inquiétez pas les disjoncteurs sont commandés, pour tout évitez tous ces câbles volants

Citation :
Une question : quelle est la longueur de la liaison en 6 mm²

Les câbles mesurent 3m car le tableau va être déplacé, sinon celui-ci est à environ 1.5m.

Citation :
Pour être dans les clous de la norme, si vous supprimez le premier disjoncteur différentiel 40A 30mA, vous serez "obligé" de changer les deux ID dans le tableau pour des 63A ainsi que la ligne en 6mm² pour du 16mm² (votre disjoncteur de branchement étant un 30-60A, vous pouvez potentiellement passer à 60A). J'ai noté "obligé" entre guillemets car si pas d'évolution prévue et que l'intensité réglée reste à 30A, vous pouvez conserver les ID en 40A mais cela est peu évolutif, tout dépend du budget prévu.

Pour l'instant je suis en 6kVA, dois-je "obligatoirement" mettre des 63A sachant que je n'ai pas de chauffage électrique ?

Par contre y a de grande chance que je change de souscription pour passer en 9kVA car je vais agrandir ma maison (raccordement de 2 tableaux sur le même compteur), serais-je obligé de passer alors en 63A et les câbles en 16mm² ?
Cordialement.

Bonjour à Tous.

Je suis entrain de refaire mon installation électrique, au niveau de la sortie de mon 300mA, je dispose d’un différentiel Hager NF240 couplé à un BD241.

Je voudrais savoir si je peux le supprimer sachant que je suis équipé de 2x 30mA / 40A au niveau de mon tableau.
Je vous joins un schéma car je sais pas si je suis clair dans ma description.
Merci.

Pour agrandir l'image, cliquez dessus.
