Bonsoir GL,

J'ai tenté de refaire un schéma qui présente la totalité de l'installation concernée. Mais il me reste des inconnues dues :
- aux fils qui sont encastrés dans le mur (qu'il n'est pas prévu de rouvrir pour le moment).
- à l'ancienneté de mon modèle de double interrupteur Legrand qui n'a que 6 "entrées", quand les schémas de câblage que j'ai pu trouver correspondent tous aux modèles plus récents qui comportent 16 "entrées".

Pour rappel, mon souci se situe au niveau de la lampe "couloir mur" qui ne fonctionne plus.
L'installation étudiée est constituée de deux lampes ("couloir") en va-et-vient et une lampe ("pièce") en point de commande unique, activées par 2 interrupteurs :
- Un des interrupteurs est un interrupteur simple, situé près de la lampe "Couloir plafond", qui allume en va-et-vient les 2 lampes "couloir"
- L'autre est un interrupteur double situé près de la lampe "Couloir mur". Le premier bouton allume en va-et-vient les 2 lampes "couloir", tandis que le deuxième bouton allume la lampe "Pièce plafond" (sans va-et-vient).

Quelques mesures au voltmètre :
- sur les deux fils de la lampe "couloir mur": j'ai environ 1V
- sur les deux fils de la lampe "couloir plafond": j'ai environ 220V
- sur les deux fils de la lampe "pièce plafond": j'ai environ 220V.

Auriez-vous des indications à me donner (des mesures à effectuer par exemple) pour tenter de répondre aux points d'interrogations sur mon schéma?
Ou directement pour diagnostiquer le problème de la lampe "couloir mur" si ce schéma vous semble être une base suffisante ?

Pour agrandir l'image, cliquez dessus.

Bonsoir GL,

Entendu, merci.

Existe-t-il une règle qui définit ce qu'est une faible intensité (et donc qu'il peut y avoir une incertitude sans faire plusieurs passages dans ce type de pince) ?

Par exemple avec une pince de calibre similaire, cette vidéo montre un utilisateur faisant une mesure de 20A DC avec un seul passage dans la pince, mais que ce dernier fait 10 passages pour mesurer des puissances qu'il qualifie de faible (74W à 230V, soit 3,22A et 10W à 230V, soit 0,04A).

Bonsoir,
Entendu, je vais revoir mon schéma.
Je n'ai pas d'historique précis sur l'électricité du logement, ni de plan de celle-ci, et concernant le va-et-vient je ne retrouve pas jusqu'à présent la logique de la documentation Legrand (mais peut-être est-ce moi qui n'ai pas encore compris).
Je coupe néanmoins l'arrivée d'électricité correspondant au va-et-vient via les disjoncteurs correspondants sur le tableau électrique avant d'ouvrir les boitiers des interrupteurs.
Merci.

Bonsoir,
Merci pour votre retour.
En effet le calibre de la pince ne semble pas le plus adapté pour mes utilisations en électricité domestique et électronique simple. Dommage que l'appareil ne soit pas plus versatile, mais pour l'instant je ne cherche pas à m'en séparer.

Ma question en l'occurrence avait deux composantes :
- voir si je n'avais pas manqué quelque chose dans la notice qui aurait pu permettre la mesure de l'intensité par les pointes de touches (et non dans mon cas présent de la pince, car y mettre l'accu au milieu ne produit rien du fait que le courant ne circule pas). => je comprends que cela ne vous semble pas prévu non plus.
- avoir un conseil sur le type de circuit simple à monter pour pouvoir mesurer l'intensité de l'accu. J'ai essayé en connectant l'accu à une petite ampoule via 2 fils électriques (avec quelques entortillement de fils autour de la pince), ce qui faisait monter la mesure à environ 2A, ce qui doit correspondre au débit de l'ampoule, l'accu devant en principe être en mesure de fournir une intensité maximale comprise entre 7 et 20A.

Bonjour,

J'ai un accu au format AA dont j'ai besoin de connaître l'intensité.
Or le seul appareil de mesure en ma possession est une pince ampèremétrique Chauvin Arnoux F203, et je ne parviens pas à mesurer l'intensité avec les pointes de touche (apparemment réservées à la mesure de la tension).

Se pourrait-il que je manque quelque chose (le mode d'emploi ne me l'a pas suggéré), ou bien la seule façon serait pour moi de créer un circuit utilisant l'accu, afin d'avoir un fil à enserrer par la pince ampèremétrique ?
Dans ce cas auriez-vous une idée de circuit facile à constituer ?
Merci.

Bonsoir,
Je reviens à tout hasard sur ce sujet que je n'avais pas réussi à résoudre, même en remplaçant la douille de la lampe A comme suggéré dans la dernière réponse.
Je suis également revenu au branchement initial tel que représenté dans le premier sujet, car le branchement modifié suite aux pistes évoquées ci-dessus et tel que représenté dans le schéma joint à ma dernière réponse causait un souci supplémentaire : la lampe A ne marchait toujours pas, mais la lampe B ne s'allumait en plus que d'un côté du va-et-vient.
Bref l'état actuel est identique à celui du premier message ci-dessus, avec le toujours même problème.
Auriez-vous une nouvelle idée ?

Petit complément d'information : l'interrupteur A est un Legrand Neptune, mais ancien et qui ne correspond pas en matière d'organisation des branchements à celui présenté dans la notice actuelle sur leur site.
Il a été monté à l'envers, comme en témoigne le logo représenté à l'envers (cf. ajustement dans le schéma ci-dessous).

Pour agrandir l'image, cliquez dessus.

Bonsoir,

J'ai remplacé l'interrupteur B (Galion) par un nouveau modèle suivant le schéma de branchement initial et la lampe B refonctionne comme prévu.

Quant à la lampe A, j'ai fait le branchement tel que vous le suggériez, mais cela ne change rien: c'est-à-dire que les lampes B et C fonctionnent toujours correctement, mais pas la lampe A, comme dans le branchement précédent. Ci-joint le schéma de branchement actuel..
Par ailleurs, Il faut savoir que la lampe C et les lampes A et B sont sur deux circuits séparés (télérupteurs séparés) et que les deux boutons de l'interrupteur A actionnent chacun un de ces circuits.

Le problème pourrait-il être au niveau de la douille ? Elle est (et était) reliée uniquement à la phase et au neutre.
Le câble jaune-vert est présent mais flottait à côté, avec un peu de plâtre sur la pointe...
L'ampoule fixée sur la douille est bonne.

Pour agrandir l'image, cliquez dessus.

Bonsoir Daniel,

Cela fait un certain temps que cela ne fonctionne plus et je ne me rappelle plus les circonstances exactes, mais c'est arrivé plusieurs années après le remplacement du tableau.

Voici une photo de l'autre va et vient (soit l'interrupteur A dans le problème tel qu'exposé ci-dessus).

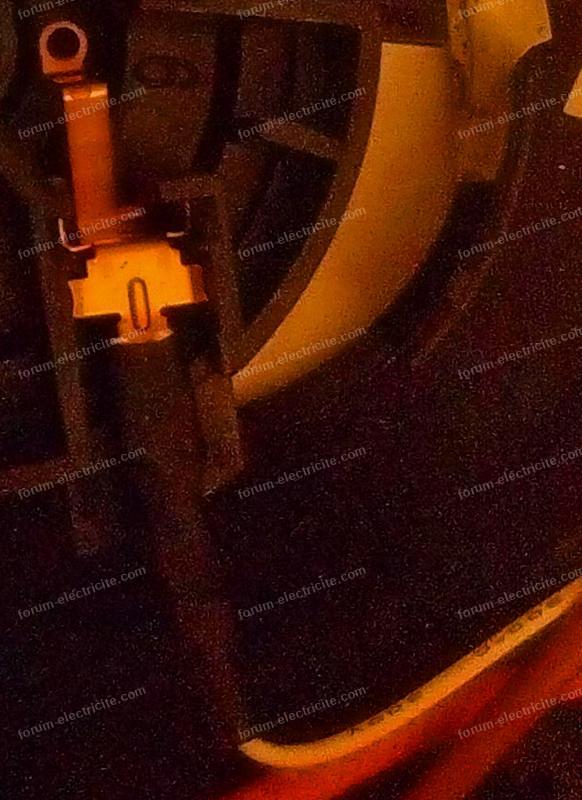

Le modèle est un Legrand Galion en saillie de plus de 20 ans, et j'ai malheureusement cassé des attaches en plastique en voulant l'ouvrir ce soir. Il s'est ouvert en sursaut, et depuis il ne fonctionne plus. J'imagine que c'est lié à l'éjection du contacteur en photo ci-joint mais je ne retrouve pas dans quelle position le replacer.
Auriez-vous une idée ?

On y mesure une tension d'environ 90V télérupteur ouvert et 6 V télérupteur fermé.

Pour agrandir les images, cliquez dessus.

Bonsoir Daniel,

Merci pour votre retour.
Non j'ai simplement dévissé l'interrupteur mais ne l'ai pas remplacé.
Et je ne crois pas que personne d'autre y ait touché.
A priori cela a fonctionné de nombreuses années avec ce montage.
Je vous joins une photo de l'interrupteur en complément du schéma.

Pour agrandir l'image, cliquez dessus.

Bonjour,

J'ai une lampe (notons lampe A - type applique murale) qui ne fonctionne plus.
J'ai essayé de changer l'ampoule puis la douille mais rien n'y fait.

Cette lampe s'allume en principe simultanément avec une autre lampe (lampe B) qui, elle, fonctionne toujours.
Ces lampes s'activent habituellement à partir de deux interrupteurs différents :
- L'interrupteur A est un interrupteur simple situé à proximité de la lampe B et qui est également le plus proche du tableau électrique. Il allume en principe les lampes A et B.
- L'interrupteur B est un interrupteur double, situé à proximité de la lampe A. Un de ses boutons allume la lampe C, tandis que son deuxième bouton allume en principe les lampes A et B.

Sauriez-vous me guider vers une piste à suivre pour solutionner ce problème ?

A titre d'informations complémentaires :
- En mesurant au voltmètre la tension au niveau de la douille de la lampe A, je note environ 110V interrupteur fermé et 16V interrupteur ouvert.
- L'installation électrique a plus de 25 ans même si entre-temps le compteur a été changé (transition d'un compteur analogique avec tableau électrique à fusibles de plomb vers compteur digital et disjoncteurs différentiels).
Je joins le schéma de câblage de l'interrupteur B (marque Legrand) que j'ai démonté. A noter que :
- Le câble vert est en réalité rayé jaune et vert
- Les câbles allant vers le haut (R1 et B1) se dirigent vers les lampes A et C, tandis que ceux venant du bas sont en direction de la lampe B et du tableau électrique.
- Le bouton censé allumer les lampes A et B se situe derrière la partie gauche du schéma.
- J'ai du mal à trouver la correspondance avec le schéma de câblage d'un interrupteur double.
Merci.

Pour agrandir les images, cliquez dessus.
